Amperagem de cabos: como funciona, tabelas e mais!
Ter conhecimento sobre os materiais, as especificações e a amperagem de cabos é essencial para acidentes, como choques elétricos, curto-circuitos, superaquecimento, incêndios, etc.
No entanto, nem sempre é possível encontrar essas informações técnicas de forma acessível. Para te ajudar a entender mais sobre a amperagem de cabos, preparamos um conteúdo completo com explicações sobre bitolas, dimensões, cálculos, tabelas e até mesmo dicas de manutenção.
Pegue lápis, papel e calculadora, pois é hora de saber tudo sobre a amperagem de cabos!

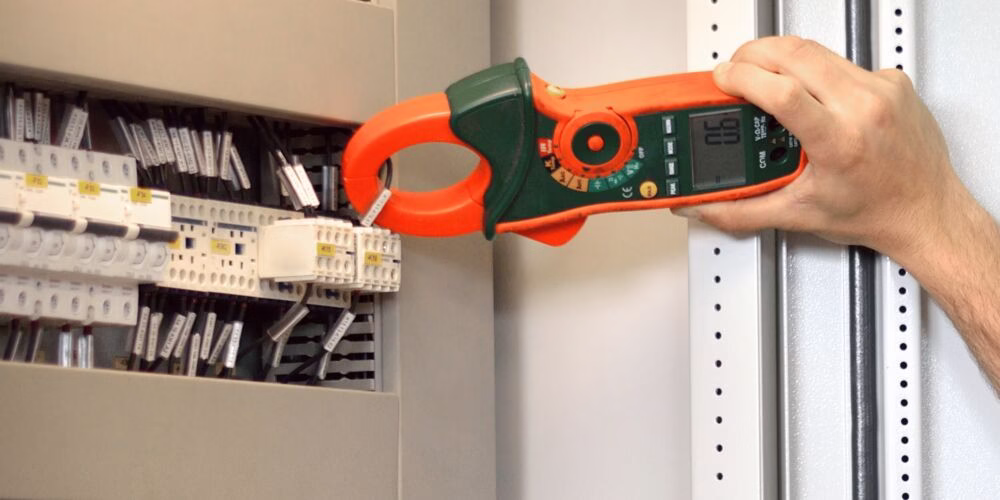

O que é amperagem?
Antes de entender como funciona o cálculo da amperagem de cabos, é preciso compreender o que esse conceito significa. A amperagem é uma unidade de medida de corrente elétrica. Os valores são dados em ampères, simbolizados pela letra A.
A fórmula da amperagem é a seguinte: i = V/R, onde:
i é a corrente elétrica (Ampères);
V é a tensão elétrica (Volts);
R é a resistência (Ohm Ω).
A Lei de Ampère (formulada por André Marie Ampère) permite calcular o campo magnético em torno de um fio ou cabo percorrido por uma corrente elétrica.
Mas, afinal, o que isso quer dizer na prática? Bom, considerando que a principal função de fios e cabos metálicos é a condução de corrente elétrica, é importante entender como funciona a amperagem, pois, a partir dessa medida, pode-se calcular, com maior precisão, os valores de intensidade de corrente de um circuito elétrico e o quanto de energia um cabo pode suportar.
Como funciona o cálculo de amperagem para cabos?
Para calcular a amperagem de cabos, lembre-se que:
- Quanto maior for a corrente elétrica de um circuito, maior deve ser a bitola do cabo;
- Por outro lado, quanto maior o comprimento do cabo, maior a resistência elétrica e queda de tensão.
- A ABNT (Associação Brasileira de Normas Técnicas) tem uma resolução específica (NBR-5410) com as diretrizes sobre as instalações elétricas de baixa tensão.
Para fazer o cálculo da amperagem de cabos para circuitos monofásicos e saber o dimensionamento e o tamanho da bitola, temos as seguinte fórmula:
B = 2 x L x i / δ x V x ΔV%
Onde:
B = bitola ou seção transversal do cabo (em mm²)
L= comprimento do cabo;
i = corrente elétrica (A);
δ = condutividade do material do cabo;
V = tensão elétrica da alimentação (Volts);
ΔV % = queda de tensão (definido pela ABNT como mínimo de 4%).
É só fazer a substituição das variáveis com os valores que você tem para encontrar o que precisa: seja o comprimento do cabo, as dimensões da seção transversal ou a corrente elétrica máxima suportada.
Já para circuitos trifásicos, temos a seguinte fórmula:
B = √3 x L x i / δ x V x ΔV%
Lembrando que caso o valor de B (seção transversal) dê um número quebrado, devemos sempre arredondar para cima. Por exemplo, se o seu cálculo resultou em B = 5,35 mm², adquira um cabo com bitola de, no mínimo, 6 mm².
Além disso, é importante estar atento a outros fatores que podem influenciar na prática, como: a distância dos cabos entre a fonte de energia e os equipamentos e a temperatura ambiente.
Tabelas de cabos para cada amperagem
Para te ajudar, temos uma tabela pronta com os valores de amperagem máximos para os cabos elétricos flexíveis e unipolares de cobre, quando utilizados em baixa tensão. Aqui, considera-se uma distância limite de 30 m e o valor máximo de temperatura como 70ºC.
| Seção Nominal (mm²) | Corrente Máxima (A) |
|---|---|
| 1,5 mm² | 15 A |
| 2,5 mm² | 21 A |
| 4 mm² | 28 A |
| 6 mm² | 36 A |
| 10 mm² | 50 A |
| 25 mm² | 89 A |
| 70 mm² | 171 A |
| 120 mm² | 239 A |
Como escolher o cabo certo?
Para escolher o cabo ideal, confira os seguintes pontos:
- – Corrente elétrica do cabo;
- – Comprimento;
- – Dimensão da bitola;
- – Tensão elétrica da alimentação;
- – Material do cabo;
- – Condutividade elétrica do material;
- -Se os modelos estão nas normas exigidas pela ABNT.
Além do cabo em si, fique atento a outros fatores, como: o circuito elétrico que o cabo será instalado (monofásico ou trifásico), qual será o método de instalação, quantos cabos serão carregados, entre outros.
É importante consultar um eletricista para que o profissional te ajude a calcular a dimensão e a amperagem dos cabos com o máximo de precisão possível. Lembrando que esse estudo é essencial para evitar riscos, acidentes e prejuízos.
O que é bitola de fio?
A bitola de fio é o nome popular dasseções nominais. Em termos simples, é a espessura de um fio elétrico.
As bitolas com dimensões maiores suportam uma carga maior de ampères. Se as dimensões das seções nominais forem inferiores às recomendadas, pode haver sobrecarga no circuito elétrico, causando curtos ou queimas!
A amperagem de cabos precisa de manutenção?
Sim! Na verdade, a amperagem é uma unidade de medida constante. O que precisa de manutenção são os cabos e os condutores. Recomenda-se a verificação anual do circuito elétrico e o investimento em disjuntores, contatores, fusíveis e resistores para evitar sobrecargas.
A manutenção de cabos é indicada para projetos elétricos residenciais e principalmente para indústrias e espaços que trabalham com um sistema complexo de cabos, equipamentos e fontes de energia.
Agora que você já sabe como fazer o cálculo da amperagem de cabos, com uma tabela pronta para te auxiliar, é só ficar de olho nas especificações dos modelos e fazer uma escolha certeira e segura.
