Cabo multiplexado: descubra as aplicações do modelo

A escolha correta de cabos elétricos é crucial para garantir a eficiência e a segurança de instalações, principalmente em sistemas que envolvem grande complexidade. Nesse contexto,o cabo multiplexado se destaca como uma excelente opção para diversas aplicações.

Quer entender mais o que é um cabo multiplexado, suas principais características e como ele pode ser usado em diferentes tipos de projetos? Continue a leitura!

O que é um cabo multiplexado?

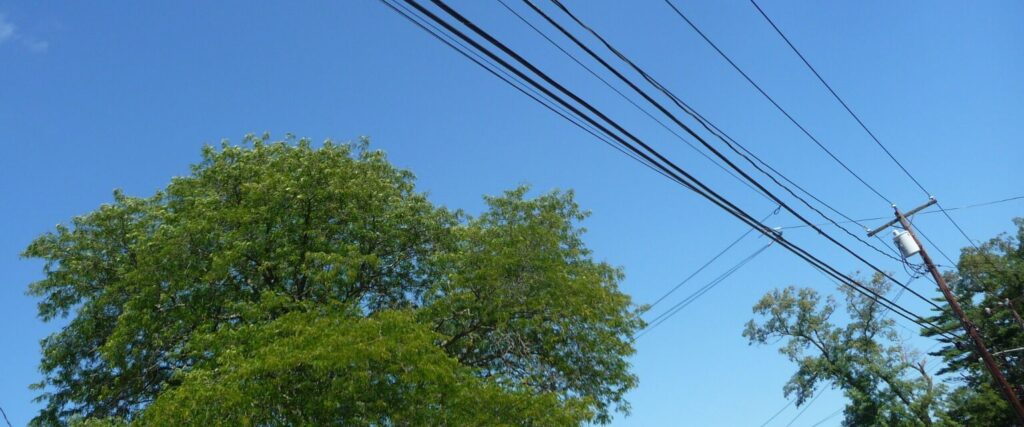

Você já deve ter visto aqueles cabos entrelaçados em redes aéreas, eles são os chamados de cabos multiplexados. São um tipo de condutor composto por vários cabos condutores reunidos em um só conjunto, facilitando a transmissão de energia ou sinais elétricos por uma única estrutura.

Eles são muito utilizados em ambientes onde é necessário economizar espaço e aumentar a eficiência do sistema, como redes de distribuição de energia elétrica. Também apresentam alta resistência mecânica e elétrica, sendo capazes de suportar diferentes tipos de intempéries, como calor, chuva e vento, em instalações externas.

Como funcionam os cabos multiplexados?

Os cabos multiplexados funcionam agrupando dois ou mais condutores dentro de uma única estrutura, permitindo a transmissão eficiente de energia elétrica. Existem 3 principais tipos de cabos multiplexados, cada um indicado para aplicações específicas, conforme a quantidade de condutores:

1. Cabo duplex

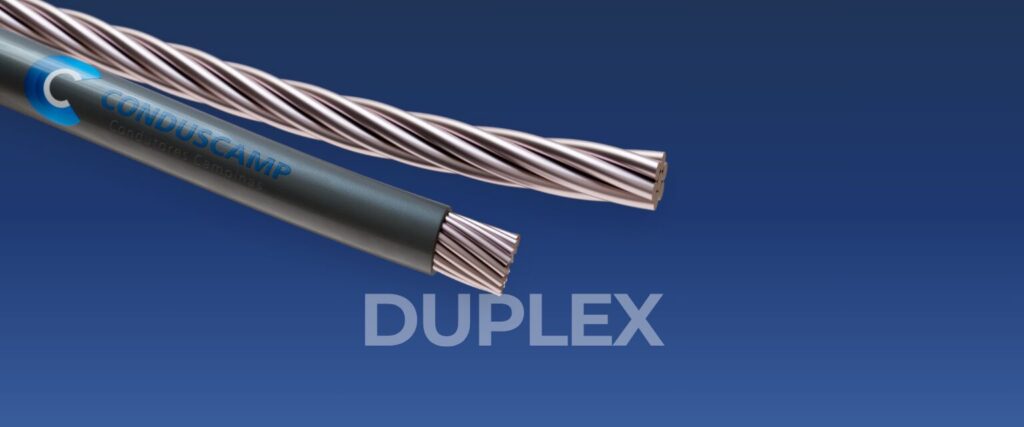

O cabo duplex conta com um cabo isolado fase e um condutor nu. Amplamente utilizado para a alimentação de residências e pequenas propriedades rurais, transmitindo energia elétrica em curtas distâncias a partir da rede de distribuição. Sua configuração compacta, composta por um condutor fase e um neutro mensageiro, facilita a instalação e garante uma solução prática para ligações elétricas de baixa tensão.

2. Cabo triplex

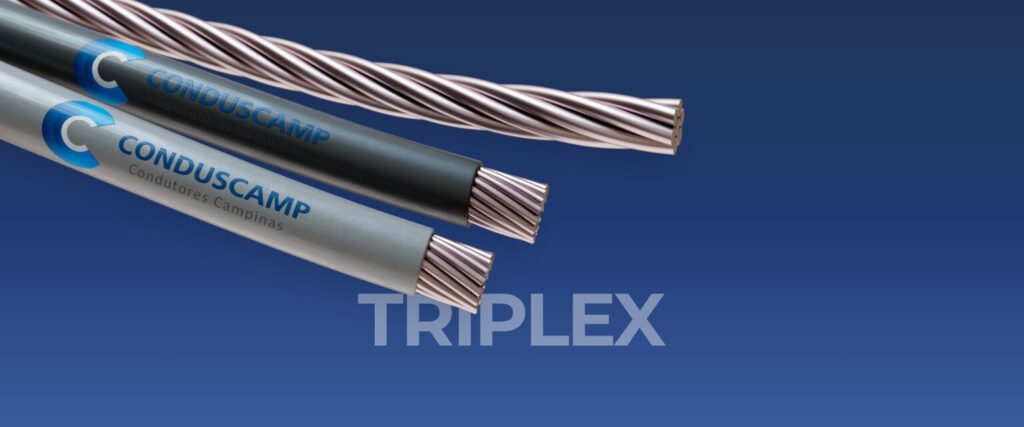

O cabo multiplexado triplex é composto por dois condutores fase e um neutro mensageiro. Ele é amplamente utilizado em redes de distribuição de baixa tensão, especialmente em áreas urbanas e industriais de pequeno porte. Sua principal função é conduzir energia elétrica da rede de distribuição aérea até unidades consumidoras, garantindo uma conexão segura e eficiente.

3. Cabo quadruplex

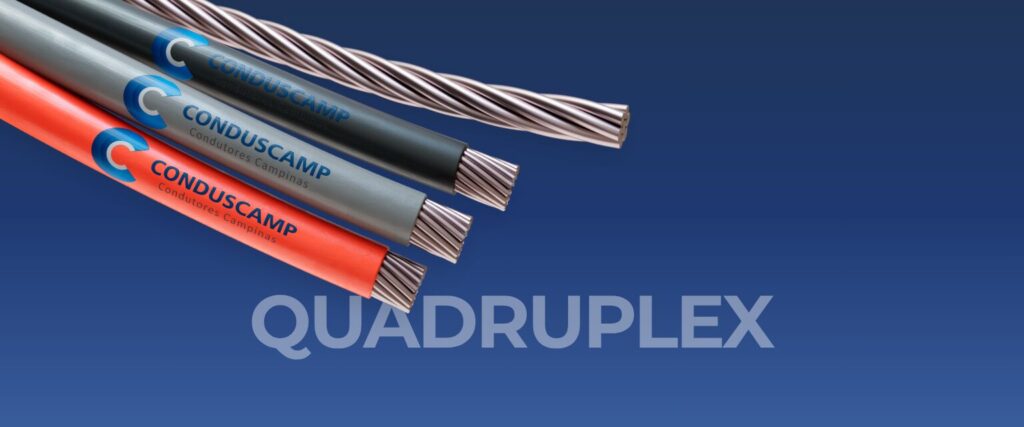

O cabo multiplexado quadruplex contém três condutores fase e um neutro mensageiro. Ele é amplamente utilizado em redes de distribuição de baixa tensão, especialmente em centros urbanos e áreas industriais com maior demanda elétrica. Sua configuração permite a distribuição de energia trifásica de forma segura e eficiente para comércios, indústrias de médio porte e condomínios.

Tipos de cabo multiplexado

Há diferentes tipos de cabo multiplexado disponíveis no mercado, cada um adequado para aplicações específicas. Veja alguns exemplos:

• Cabo multiplexado aéreo: utilizado principalmente em redes de distribuição de energia elétrica, esses cabos são projetados para instalações aéreas, sendo resistentes a fatores climáticos;
• Cabo multiplexado de alumínio subterrâneo: indicado para instalações subterrâneas, possuindo isolamento e alguns modelos blindagem específica para proteção contra umidade e variações térmicas.

Vantagens do uso do cabo multiplexado

O cabo multiplexado oferece uma série de vantagens que o torna uma escolha prática e eficiente em diferentes aplicações. Confira algumas delas:

• Otimização de espaço: como diversos cabos são agrupados em uma única estrutura, o cabo multiplexado economiza espaço, o que é essencial em locais com limitações físicas.
• Redução de custos: a instalação de um único cabo multiplexado, em vez de vários cabos individuais, pode reduzir os custos de mão de obra e material.
• Segurança: o cabo multiplexado é projetado para resistir a diversas condições adversas, como exposição ao clima e impactos, garantindo maior segurança nas instalações.

Como escolher o cabo multiplexado ideal?

A escolha do cabo multiplexado ideal envolve diversos fatores, como o tipo de aplicação, as condições ambientais e os requisitos técnicos do projeto. Primeiramente, é essencial verificar as especificações técnicas do cabo para garantir que ele atenda às exigências de voltagem, corrente e resistência necessárias.

Considere o ambiente de instalação:

• Para redes aéreas externas, os cabos multiplexados podem ter o neutro nu, sem necessidade de isolação, ou ser totalmente isolados, dependendo das exigências da instalação.

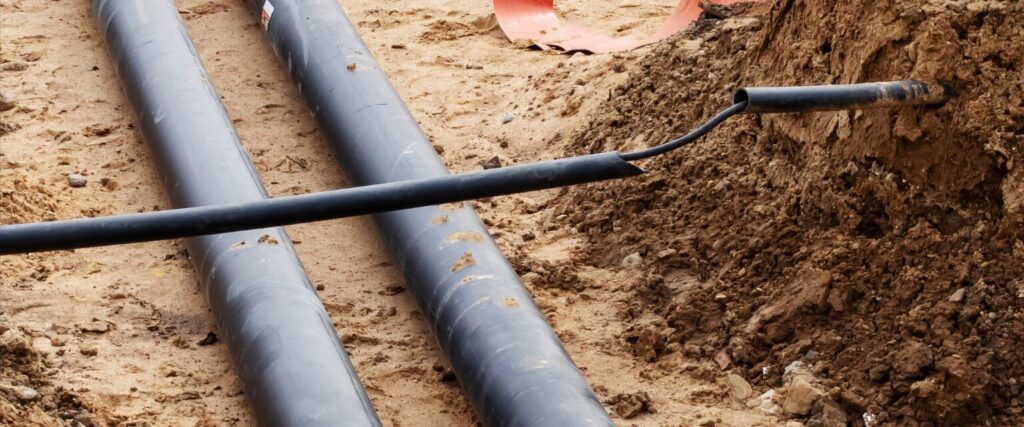

• Já para instalações subterrâneas, é obrigatório o uso de cabos isolados, devidamente protegidos por eletrodutos ou dutos específicos, garantindo segurança e durabilidade.

É importante também seguir as normas de segurança, uma vez que o cabo escolhido deve estar em conformidade com as normas técnicas aplicáveis, como a NBR 8182 (cabos multiplexados aéreos) e a NBR 5410 (instalações elétricas de baixa tensão).

Cabo multiplexado neutro nu: a instalação compensa?

O cabo multiplexado com neutro isolado é essencial para instalações subterrâneas, pois não se pode enterrar cabos sem isolação, uma vez que isso causaria curtos-circuitos e comprometeria a segurança da rede elétrica.

Além disso, a isolação também oferece proteção contra umidade e outras condições adversas do solo. Esse tipo de cabo também pode ser utilizado em redes aéreas, especialmente em locais com vegetação densa ou exposição a ventos fortes, como regiões litorâneas, onde o contato acidental com árvores ou estruturas pode representar um risco.

Já em redes aéreas convencionais, o cabo multiplexado com neutro nu pode ser utilizado de forma segura, garantindo eficiência sem necessidade de isolação adicional. Ele é amplamente aplicado em distribuição de energia em áreas urbanas e rurais, especialmente onde não há risco significativo de contato com estruturas ou vegetação.

O cabo multiplexado é uma solução confiável para redes de distribuição de energia elétrica, sendo amplamente utilizado tanto em instalações aéreas quanto subterrâneas, conforme a necessidade do projeto.
