Cabos para automação industrial: veja os principais modelos

Já pensou em quantos processos dependem da automação industrial para funcionar com precisão? De linhas de montagem a sistemas de controle predial, tudo precisa estar perfeitamente conectado. E é justamente aí que entram os cabos para automação industrial — peças essenciais que garantem o envio de sinais, dados e energia com segurança e estabilidade.

O problema é que muita gente ainda acredita que qualquer cabo serve para essas aplicações. Só que, na prática, usar o modelo errado pode causar falhas no sistema, interferências nos sinais e até paradas inesperadas na produção.

Pensando nisso, nós da Conduscamp preparamos um guia completo para ajudar você a entender como funcionam os cabos para automação industrial, quais são os principais tipos, suas características e como escolher o modelo ideal para cada necessidade.

Hoje, você vai descobrir o que realmente diferencia esses cabos dos modelos elétricos comuns e por que eles são tão importantes para o desempenho e a confiabilidade de um sistema automatizado.

Continue e veja como escolher o cabo para automação industrial certo pode evitar dores de cabeça e ainda melhorar a eficiência do seu projeto!

O que são “cabos para automação industrial”?

Os cabos para automação industrial são responsáveis por transmitir energia, sinais e dados entre os componentes de um sistema automatizado — como sensores, controladores lógicos programáveis (CLPs), motores e painéis de controle.

Em outras palavras, eles são os “nervos” da automação, conectando tudo para que as máquinas e processos funcionem de forma sincronizada e precisa.

Esses cabos se diferenciam dos cabos elétricos convencionais porque foram projetados para ambientes mais exigentes. Em uma indústria, os cabos estão sujeitos a vibrações, movimentos constantes, calor, interferências eletromagnéticas e até exposição a agentes químicos.

Por isso, precisam de isolação especial, blindagem eficiente e alta flexibilidade, garantindo que o sinal transmitido não sofra interferências e o sistema opere com estabilidade.

Em um sistema de automação, os cabos estão em todas as etapas do processo:

• Sensores enviam dados de temperatura, pressão, posição e velocidade.
• CLPs interpretam essas informações e enviam comandos.
• Atuadores e motores executam as ações, como movimentar peças ou ajustar equipamentos.

Principais tipos de cabo para automação industrial

A automação industrial depende de diferentes tipos de cabos, cada um com uma função específica no sistema.

Há cabos voltados à alimentação elétrica, outros que transmitem sinais de controle e comando, e também os responsáveis pela comunicação de dados entre equipamentos.

Cabo de potência

O cabo de potência é responsável por fornecer energia elétrica aos equipamentos da automação, como motores, inversores de frequência e painéis de força. Ele precisa suportar correntes elevadas e variações de carga, além de resistir ao calor e às vibrações comuns em ambientes industriais.

Normalmente, esses cabos têm isolação robusta e, em muitos casos, blindagem metálica, que ajuda a evitar interferências e proteger o circuito. Também são fabricados para resistir a óleos, graxas e outros agentes químicos.

Cabo de controle ou comando

Os cabos de controle são os responsáveis por transmitir sinais de baixa tensão entre os dispositivos de automação, como CLPs, sensores e atuadores.

Eles carregam informações que comandam o funcionamento dos equipamentos e, por isso, precisam garantir transmissão precisa e sem interferências.

Esses cabos costumam ser multicondutores e blindados, ajudando a eliminar ruídos eletromagnéticos e garantir que os sinais cheguem ao destino com fidelidade.

Cabo de instrumentação e dados

Esse tipo de cabo é usado para medição, monitoramento e transmissão de dados. É essencial em sistemas onde há leitura de variáveis — como temperatura, pressão e velocidade — que precisam ser enviadas para os controladores.

Por transportar sinais sensíveis, o cabo de instrumentação geralmente conta com blindagem individual ou coletiva e alta resistência a interferências externas. Ele é muito usado em sistemas SCADA, DCS e redes de sensores industriais.

Cabo de fibra óptica e comunicação industrial

Com a digitalização das fábricas, os cabos de comunicação ganharam protagonismo. A fibra óptica é a melhor opção para transmissão de dados em alta velocidade e longas distâncias, sem perda de sinal e com total imunidade a interferências eletromagnéticas.

Além dela, existem os cabos para redes industriais específicas, como PROFINET, PROFIBUS, DeviceNet, Modbus e Ethernet Industrial. Cada protocolo exige características próprias de isolação, impedância e blindagem, garantindo compatibilidade e desempenho confiável na comunicação entre máquinas.

Acompanhe o comparativo entre os principais tipos de cabos para automação industrial:

Características técnicas que fazem a diferença

Nem todo cabo para automação industrial é igual. Cada projeto tem suas exigências, e entender as características técnicas é o que garante um sistema estável, seguro e sem interferências.

A seguir, veja os principais fatores que definem o desempenho e a durabilidade desses cabos.

Materiais, isolação, blindagem e condutor

O desempenho do cabo começa pelos materiais usados na sua fabricação. O condutor costuma ser de cobre estanhado, que melhora a resistência à oxidação e facilita a condução de sinais de baixa intensidade.

A isolação — que protege os fios internos — pode variar conforme o ambiente e o tipo de aplicação. Os materiais mais comuns são o PVC, o PE (polietileno) e o EPR (borracha etileno-propileno), cada um com vantagens em termos de temperatura, flexibilidade e resistência a agentes químicos.

A blindagem também é um ponto essencial. Ela evita interferências eletromagnéticas (EMI) e garante que os sinais transmitidos não sofram ruído, especialmente em locais com motores, inversores ou equipamentos de alta potência. Existem cabos com blindagem individual por par trançado, blindagem coletiva e até blindagem dupla, para máxima proteção.

Flexibilidade, fadiga mecânica e movimentação

Em sistemas automatizados, os cabos nem sempre ficam parados. Muitos passam por movimento contínuo, como em esteiras porta-cabos, robôs e braços mecânicos.

Nesses casos, o ideal é usar cabos com alta flexibilidade e resistência à fadiga mecânica, capazes de suportar milhares de ciclos de dobra sem romper ou perder eficiência.

A estrutura interna desses cabos é diferente: os fios são mais finos e trançados, permitindo curvas suaves e movimentação constante sem danificar o condutor.

Compatibilidade com protocolos e redes de automação

Na automação moderna, a comunicação entre dispositivos segue protocolos padronizados, como PROFIBUS, PROFINET, EtherCAT, DeviceNet e Modbus. Cada protocolo tem requisitos elétricos e mecânicos específicos, como impedância, capacitância e tipo de blindagem.

Escolher o cabo correto garante transmissão de dados confiável e sem perda de sinal, evitando ruídos e falhas de comunicação entre sensores, controladores e máquinas.

Normas e certificações para cabos de automação industrial

Os cabos usados em automação precisam atender a normas técnicas nacionais e internacionais, que certificam a segurança e o desempenho do produto.

As principais são:

• ABNT NBR 13248 – cabos de instrumentação e controle;
• IEC 60332 – comportamento em caso de incêndio (não propagação de chama);
• UL 758 / UL 1277 – padrões internacionais de segurança para cabos de controle e potência;
• CSA e RoHS – normas de conformidade ambiental e de fabricação.

Aplicações práticas de cabos para automação industrial

Os cabos para automação industrial estão presentes em praticamente todos os setores produtivos. Eles garantem que sensores, controladores e máquinas conversem entre si com precisão, sem ruídos ou falhas.

A seguir, veja onde esses cabos são mais usados e por que escolher o modelo certo faz tanta diferença.

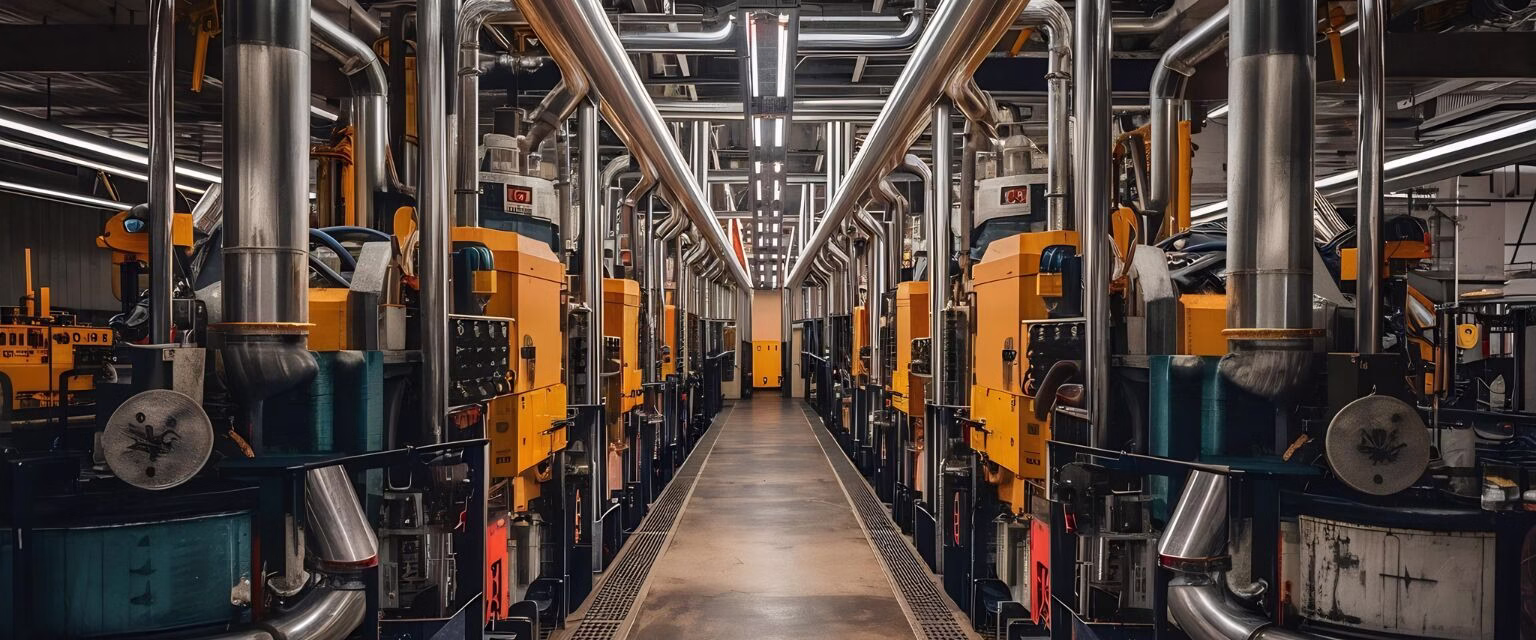

Linha de produção e máquinas automáticas

Nas linhas de produção, os cabos de automação conectam motores, CLPs, sensores e sistemas de controle, mantendo o ritmo da operação.

Como esse tipo de ambiente costuma ter vibração constante, altas temperaturas e interferência eletromagnética, é fundamental usar cabos blindados e com isolação reforçada, capazes de suportar as condições sem perda de sinal.

Além disso, a flexibilidade do cabo é importante para facilitar a instalação e o roteamento nas máquinas, especialmente em equipamentos compactos.

Robôs industriais e esteiras porta-cabos

Em sistemas com movimento constante, como braços robóticos e esteiras porta-cabos, os cabos precisam resistir à fadiga mecânica.

Essas aplicações exigem cabos com estrutura trançada, alta flexibilidade e resistência à torção, capazes de suportar milhares de ciclos de dobra e alongamento sem romper.

Usar o cabo errado aqui pode gerar falhas de comunicação, paradas inesperadas e desgaste prematuro — impactando diretamente a produtividade da linha.

Sistemas de controle predial, HVAC e automação predial

A automação não está só nas fábricas. Ela também está presente em sistemas prediais, como controle de temperatura (HVAC), iluminação, alarmes e segurança.

Nesses casos, os cabos precisam ser resistentes ao fogo, com baixa emissão de fumaça e livres de halogênios (LSZH), garantindo segurança em locais com circulação de pessoas.

Além disso, o cabo ideal deve permitir transmissão estável de dados para os sensores e controladores responsáveis pelo gerenciamento do ambiente.

Setores especiais: alimentos, química, petróleo & gás

Ambientes com alta umidade, calor, agentes químicos ou áreas explosivas exigem cabos projetados para suportar essas condições.

Em indústrias químicas, de alimentos e de petróleo & gás, é comum o uso de cabos com isolação especial, resistentes a óleos, graxas, vapores e produtos corrosivos.

Em alguns casos, é necessário o uso de cabos com certificação antichama ou antiexplosão, garantindo operação segura mesmo em áreas classificadas.

Vantagens de usar o cabo correto para automação industrial

Escolher o cabo certo para automação industrial é mais do que uma questão técnica — é o que garante estabilidade, precisão e segurança em todo o sistema! Quando o tipo de cabo é compatível com a aplicação, você reduz falhas, aumenta a vida útil dos equipamentos e mantém a operação funcionando sem interrupções.

A seguir, acompanhe as principais vantagens que essa escolha traz para o seu projeto.

1. Maior confiabilidade e menor tempo de parada

Um cabo de automação bem especificado transmite sinais limpos e estáveis, sem interferências ou perdas de comunicação. Isso significa que sensores, CLPs e atuadores funcionam em total sincronia — algo essencial em linhas de produção automatizadas.

Além disso, como os cabos adequados são mais resistentes a vibrações, calor e agentes químicos, você evita paradas inesperadas e garante mais tempo de operação contínua.

2. Menos falhas por interferência eletromagnética ou desgaste mecânico

Interferências eletromagnéticas (EMI) e ruídos são inimigos de qualquer sistema automatizado. Com cabos blindados e bem isolados, você protege a integridade do sinal e evita falhas intermitentes que podem comprometer o controle das máquinas.

Da mesma forma, cabos com construção flexível e reforçada suportam dobras, torções e movimentos repetitivos, evitando rompimentos e curtos ao longo do tempo.

3. Vida útil prolongada e manutenção simplificada

Ao usar o cabo correto, você aumenta significativamente o intervalo entre manutenções. O material de isolação e a blindagem adequada reduzem o desgaste prematuro, diminuindo a necessidade de substituições e o custo de reposição de peças.

Na prática, o investimento inicial é compensado pela durabilidade e estabilidade operacional — e o sistema fica menos sujeito a falhas que exigem paradas para reparo.

4. Eficiência operacional e impacto positivo nos custos

Quando o sistema opera com cabos adequados, o resultado é mais produtividade e menor desperdício. Você reduz o consumo de energia causado por perdas elétricas, evita retrabalhos e garante que os processos automatizados mantenham o desempenho ideal. Em outras palavras, usar o cabo certo aumenta a eficiência da operação e ainda ajuda a otimizar custos a médio e longo prazo.

Cuidados e boas práticas na instalação e manutenção

Mesmo os melhores cabos para automação industrial precisam de atenção no momento da instalação e durante o uso. Seguir boas práticas evita falhas e prolonga a vida útil do sistema, garantindo que os equipamentos continuem operando com eficiência.

Dimensionamento correto para ambiente, corrente e tipo de movimento

Antes da instalação, analise o ambiente de aplicação e o nível de esforço mecânico que o cabo vai enfrentar. Se o sistema trabalha com movimento constante, como em braços robóticos ou esteiras, escolha cabos flexíveis e com resistência à fadiga mecânica.

Além disso, confira a bitola e a capacidade de corrente do cabo — usar um modelo subdimensionado pode causar aquecimento, perda de desempenho e até curtos-circuitos.

Instalação e roteamento adequados

A maneira como o cabo é instalado influencia diretamente sua durabilidade. Evite dobras bruscas, torções e tração excessiva, e respeite o raio mínimo de curvatura indicado pelo fabricante.

Em aplicações com movimento contínuo, o ideal é usar esteiras porta-cabos ou suportes adequados, que protejam os cabos e mantenham o percurso organizado. Assim, você evita rupturas e aumenta a vida útil do sistema.

Verificar compatibilidade

Em indústrias com presença de óleo, graxa, calor intenso ou produtos químicos, os cabos comuns podem se deteriorar rapidamente. Por isso, sempre confirme se o modelo escolhido possui isolação e capa externa resistentes a esses agentes.

Também vale observar a faixa de temperatura de operação: cabos projetados para alta temperatura garantem estabilidade elétrica mesmo em condições extremas.

Inspeção, manutenção preventiva e sinais de desgaste

Com o tempo, o ambiente industrial pode causar pequenas alterações nos cabos. Por isso, inclua a inspeção periódica na rotina de manutenção.

Fique atento a sinais como:

• Fissuras na capa externa;
• Mudança de cor ou aparência ressecada;
• Pontos de aquecimento;
• Interferência ou ruído no sinal.

Possíveis limitações ou desafios

O único desafio do uso de cabos específicos para automação é o custo inicial mais alto em relação aos modelos comuns. Além disso, pode haver maior tempo de entrega para cabos sob medida ou com especificações técnicas especiais.

Ainda assim, esses fatores são facilmente compensados pela segurança, durabilidade e confiabilidade que o cabo certo oferece ao sistema.

Como escolher o cabo para automação industrial para seu projeto

Escolher o cabo ideal para automação industrial é uma das etapas mais importantes do projeto, afinal, a decisão influencia diretamente na segurança, na precisão dos sinais e na durabilidade do sistema.

Com tantas opções no mercado, vale seguir um passo a passo simples para acertar na escolha e evitar surpresas depois da instalação. Confira!

Passo 1: Entenda a aplicação e o ambiente de instalação

Comece avaliando onde o cabo vai ser usado e quais condições ele vai enfrentar. Ambientes com calor, umidade, vibração ou contato com produtos químicos exigem cabos com isolação e capa específicas, que resistam a esses fatores.

Em linhas de produção com movimento constante, por exemplo, prefira cabos com estrutura flexível e resistência à fadiga mecânica. Já em áreas fixas, o foco deve ser a proteção contra interferências eletromagnéticas.

Passo 2: Analise o tipo de sinal, potência ou dados que vai trafegar

Cada tipo de informação precisa de um cabo diferente.

• Sinais de potência: exigem cabos robustos, com isolação reforçada e capacidade para correntes elevadas;
• Sinais de controle: pedem cabos multicondutores, geralmente blindados, que evitem ruídos;
• Transmissão de dados: precisa de cabos de comunicação ou fibra óptica, com alta precisão e estabilidade de sinal.

Passo 3: Verifique materiais, blindagem, flexibilidade e protocolo

Olhe com atenção para os materiais de isolação e blindagem, pois eles determinam a durabilidade e o desempenho do cabo.

Se o sistema usa protocolos como PROFIBUS, PROFINET ou Modbus, é essencial escolher cabos compatíveis com o padrão elétrico de cada rede.

Além disso, cabos com blindagem individual ou dupla ajudam a manter a integridade do sinal em locais com motores, inversores ou outros equipamentos que geram interferência.

Passo 4: Confirme normas, certificações e fornecedor confiável

Verifique se o cabo segue normas nacionais e internacionais — como ABNT, IEC, UL ou CSA —, pois isso garante qualidade e segurança. Prefira fornecedores que ofereçam laudos técnicos, garantia e suporte especializado, facilitando a especificação e evitando erros na compra.

Um bom fornecedor também consegue orientar sobre a melhor solução para cada ambiente de automação, considerando custo-benefício e prazos de entrega.

Passo 5: Solicite orçamento, prazo, corte especial e garantia

Após definir o modelo ideal, vale confirmar as condições comerciais. Alguns distribuidores — como a Conduscamp — oferecem corte sob medida, pronta entrega e suporte técnico personalizado, facilitando muito o processo de compra e reduz o desperdício de material.

Qual a vida útil média de um cabo de automação industrial?

Depende das condições de uso e da qualidade do produto, mas um cabo de automação bem especificado pode durar entre 10 e 25 anos. O segredo está em instalar corretamente, escolher materiais de isolação adequados e realizar manutenção preventiva.

Como identificar se o cabo atende um protocolo industrial específico?

A informação aparece nas marcações do próprio cabo e na ficha técnica do fabricante. Cabos para automação que seguem protocolos como PROFIBUS, PROFINET ou Modbus são projetados com impedância e blindagem específicas.

Onde comprar cabos para automação industrial com qualidade?

A Conduscamp é referência na distribuição de cabos industriais e de automação, oferecendo produtos certificados e das melhores marcas do mercado!

Aqui, você conta com atendimento técnico especializado, corte por metro, pronta entrega e todo o suporte para encontrar o cabo certo para o seu projeto. Acesse a página de cabos de cobre da Conduscamp e veja as opções ideais para sua aplicação.

Até o próximo post!
