Guia sobre o Dispositivo de Proteção contra Surtos (DPS)

Um dispositivo de proteção contra surtos é de extrema importância para assegurar que qualquer aumento de tensão seja desviado para o aterramento. Isso evita que os aparelhos do ambiente sofram com essa subida repentina e possam ter problemas que comprometam seu bom funcionamento. Portanto, não se pode ignorar a relevância do dispositivo.

Levando isso em conta, você pode aproveitar o potencial do DPS e, em conjunto, oferecer ótima segurança a sua instalação elétrica, principalmente se contar com as dicas do blog da Conduscamp sobre o importante assunto.

Veja mais informações sobre sua definição, funcionamento e demais informações que fazem toda a diferença!

O que é um dispositivo de proteção contra surtos (DPS)?

O Dispositivo de Proteção contra Surtos, ou DPS, se preferir, é um aparelho criado para limitar os surtos de tensão que podem acontecer nas redes elétricas. Assim, quando ocorre um pico inesperado na tensão, o DPS consegue desviar a energia excedente para o aterramento, o que evita que equipamentos sejam comprometidos.

O que pode causar um surto elétrico?

De modo geral, surtos elétricos podem ser causados por diferentes fatores, como os raios, oscilações na rede elétrica, curto-circuitos, falhas no fornecimento da energia, e o ligamento e desligamento repentino de grandes cargas. Portanto, não contar com um dispositivo de proteção contra surtos coloca em risco o estado dos televisores, eletrodomésticos e máquinas industriais.

Como funciona um DPS?

Todo o funcionamento do DPS ocorre com os seus componentes internos (varistores, por exemplo) capazes de identificar a sobretensão. Após isso, ocorre o redirecionamento da energia em excesso para o aterramento. Assim, pode-se impedir o comprometimento dos outros dispositivos do lugar.

Detalhes das etapas do funcionamento do DPS

As etapas do funcionamento são divididas em 4 principais, em que cada uma é essencial para assegurar a proteção do circuito elétrico de seu local. Observe, abaixo, todos os passos que o aparelho segue para realizar toda a proteção:

1. Tensão normal: nesse contexto o DPS permanece inativo, permitindo que a energia passe normalmente;

2. Surgimento de um surto: quando a tensão ultrapassa um valor limite, o DPS entra em ação;

3. Desvio da energia excedente: o DPS conduz a corrente excedente para o aterramento, protegendo os dispositivos conectados;

4. Restauração do estado normal: após a dissipação do surto, o DPS retorna ao seu estado inicial.

Vale ressaltar também que o DPS não substitui outros aparelhos de proteção elétrica, mas sim complementa a segurança elétrica do circuito. Por isso, não deixe de contar com outros aparatos de segurança da rede elétrica para garantir a melhor proteção possível ao ambiente.

Tipos de Dispositivos de Proteção contra Surtos (DPS)

Todos os dispositivos de proteção contra surtos são classificados em três tipos, conforme a intensidade do surto e a posição que eles ocupam na instalação elétrica que devem proteger. Veja as descrições de cada classe para você escolher cuidadosamente.

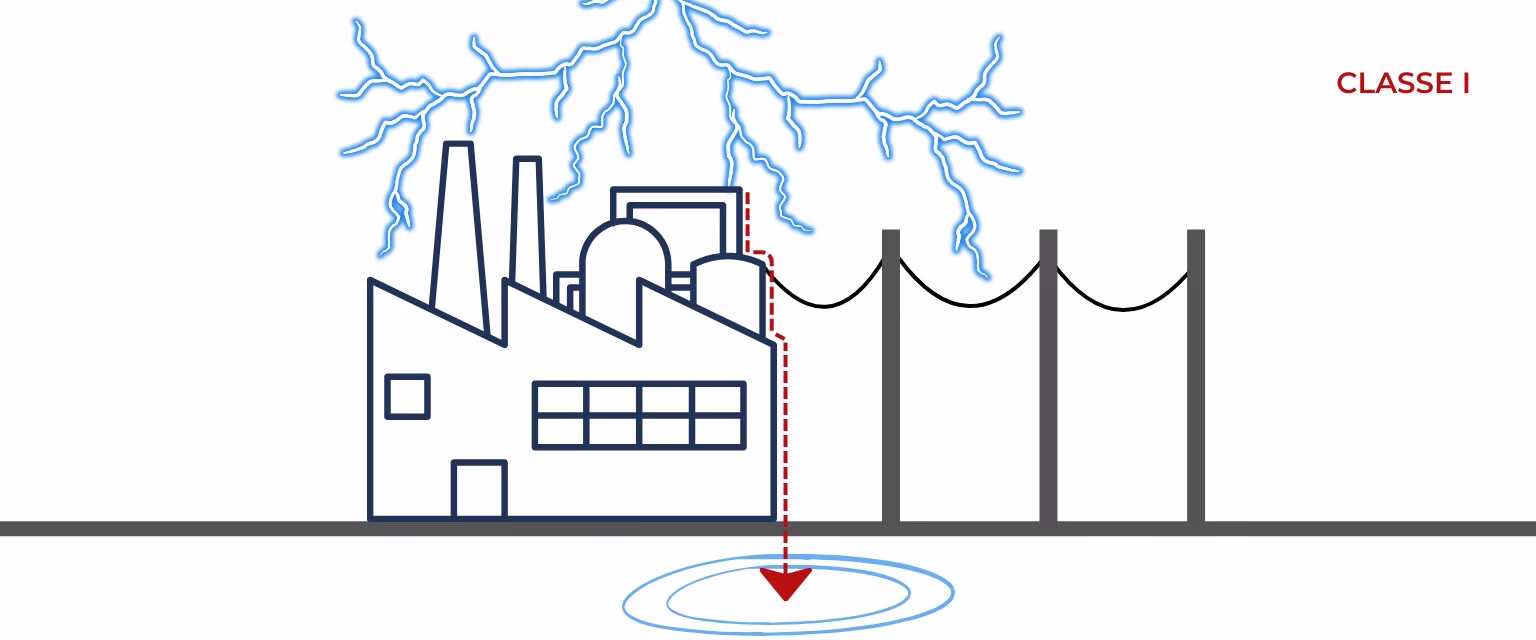

DPS Classe I

O DPS Classe I é aquele feito para suportar descargas elétricas vindas de raios nas instalações protegidas por SPDA (Sistema de Proteção contra Descargas Atmosféricas). Portanto, o DPS Classe I é utilizado em subestações, indústrias e em postes, e conseguem dissipar correntes de até 100 kA.

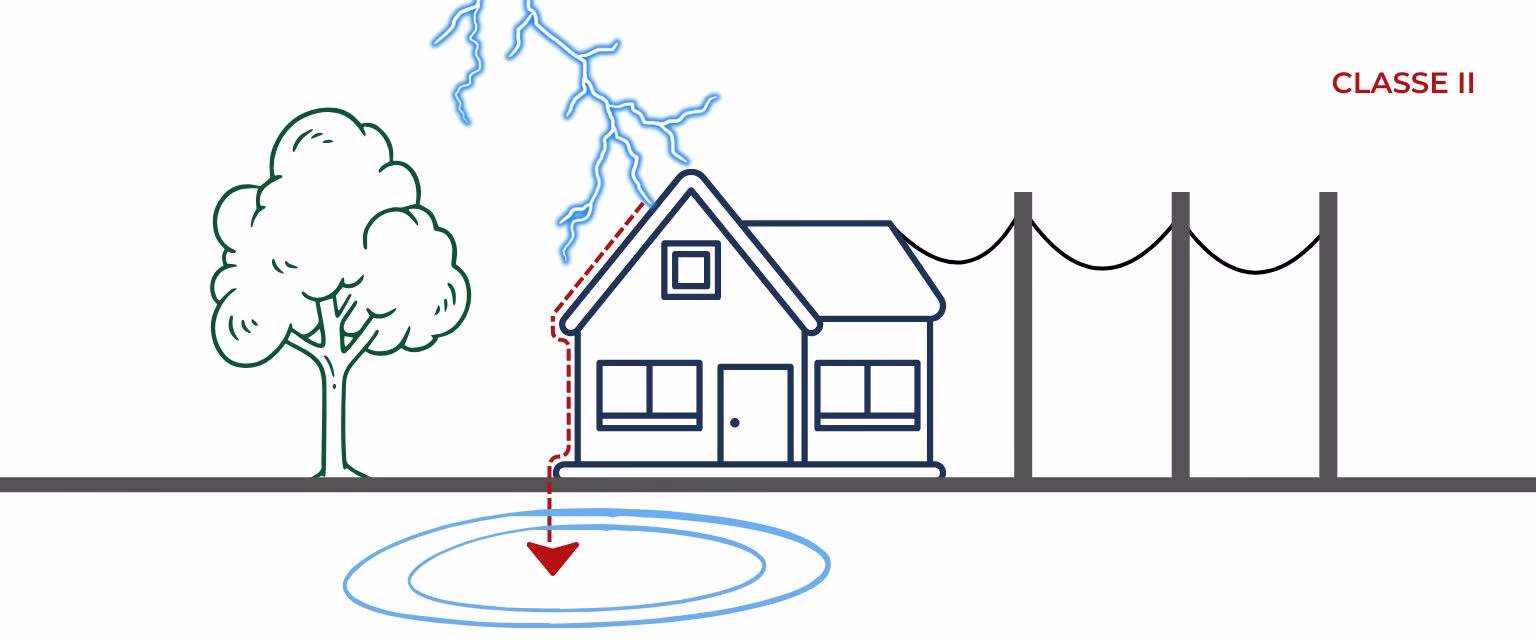

DPS Classe II

Já o DPS Classe II consegue fornecer proteção contra surtos indiretos, geralmente causados por oscilações da rede elétrica ou surtos que equipamentos de grande porte podem proporcionar. Assim, essa classe de DPS dissipa correntes que estejam entre 10 kA e 40 kA, utilizado nos sistemas de automação industrial, painéis elétricos de residências e escritórios.

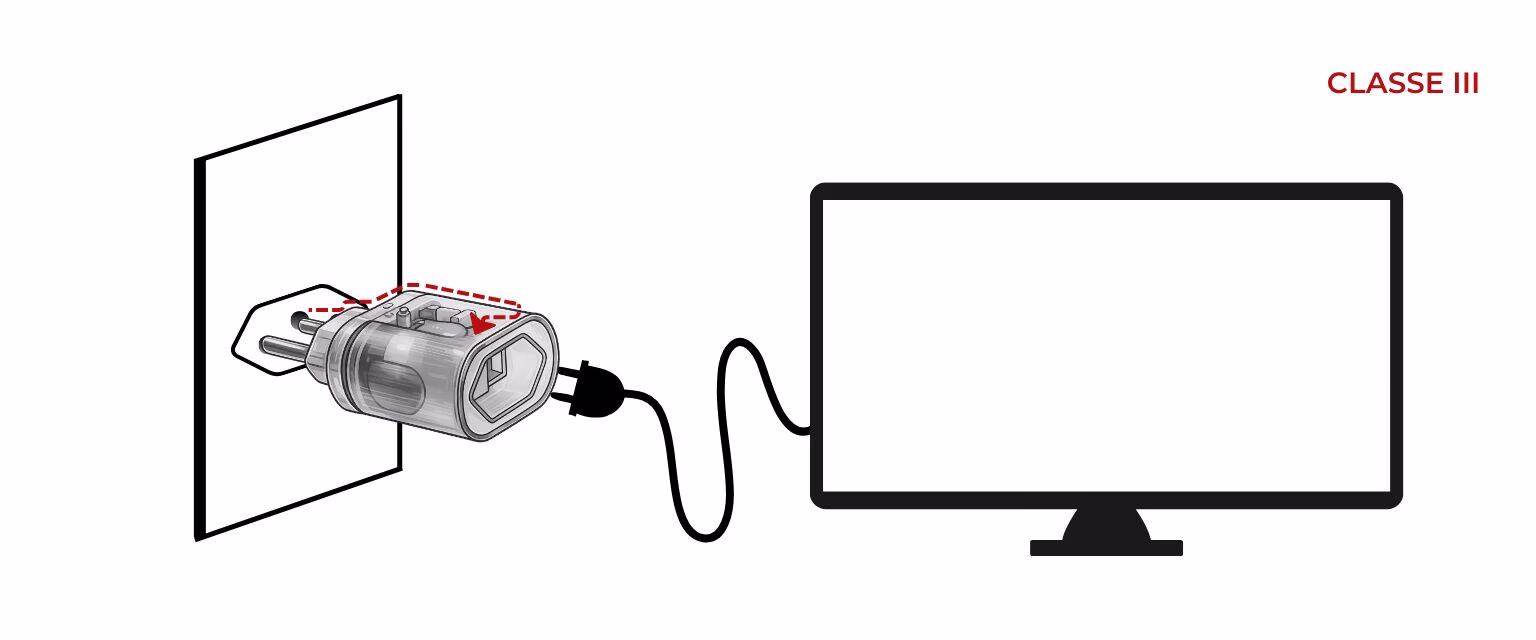

DPS Classe III

O DPS Classe III atua diretamente nas tomadas ou em locais próximos aos equipamentos com uma proteção localizada. Portanto, o DPS Classe III dissipa correntes abaixo de 10 kA utilizado para proteger TVs, computadores, eletrodomésticos e equipamentos sensíveis.

Veja também as vantagens e aplicações dos eletrodutos e conduítes.

Como escolher o DPS certo?

Escolher um dispositivo de proteção contra surtos depende diretamente da avaliação de critérios decisivos sobre seu funcionamento, como a tensão de operação e tempo de resposta. Por isso, atente-se aos detalhes das propriedades que você deve avaliar para escolher o seu equipamento:

1. Tensão de operação (Uₙ)

A tensão de operação do DPS é o valor máximo de tensão que o aparelho consegue suportar sem se degradar. Dessa forma, o DPS precisa ter um valor que seja compatível com o da rede elétrica. Portanto, em redes com 127V, por exemplo, o DPS deve ser de 175V ou superior para suportar a demanda.

2. Capacidade de corrente de surto (Iₚₑₐₖ)

Com a checagem da capacidade de corrente de surto (medida em kA), você sabe qual é a corrente máxima que o DPS consegue suportar. Por isso, você precisa escolher com base no risco que a instalação elétrica oferece. Observe, abaixo, alguns intervalos de medida:

• Até 10 kA: para residências e proteção de eletrodomésticos;

• Entre 10 kA e 40 kA: painéis elétricos comerciais e industriais;

• Acima de 40 kA: aparelhos industriais mais robustos e prédios com SPDA.

Por meio dessa lista de correntes suportadas, cabe a você avaliar qual será a demanda de seu ambiente para fazer a escolha correta. Observe também se o seu local possui surtos de tensão frequentes, para optar por um DPS mais robusto.

3. Tempo de resposta

O tempo de resposta do dispositivo de proteção contra surtos precisa ser inferior a 25 nanosegundos. Com essa medida, você tem certeza de que o aparelho consegue fornecer a proteção mais adequada para seus aparelhos, principalmente contra os surtos repentinos.

4. Conexão com o sistema de aterramento

A conexão entre o DPS e o sistema de aterramento deve ser cuidadosamente realizada, para que se possa ter a eficácia desejada. Sem isso, portanto, o aparelho não consegue dissipar o excesso de tensão, colocando em risco os aparelhos do local.

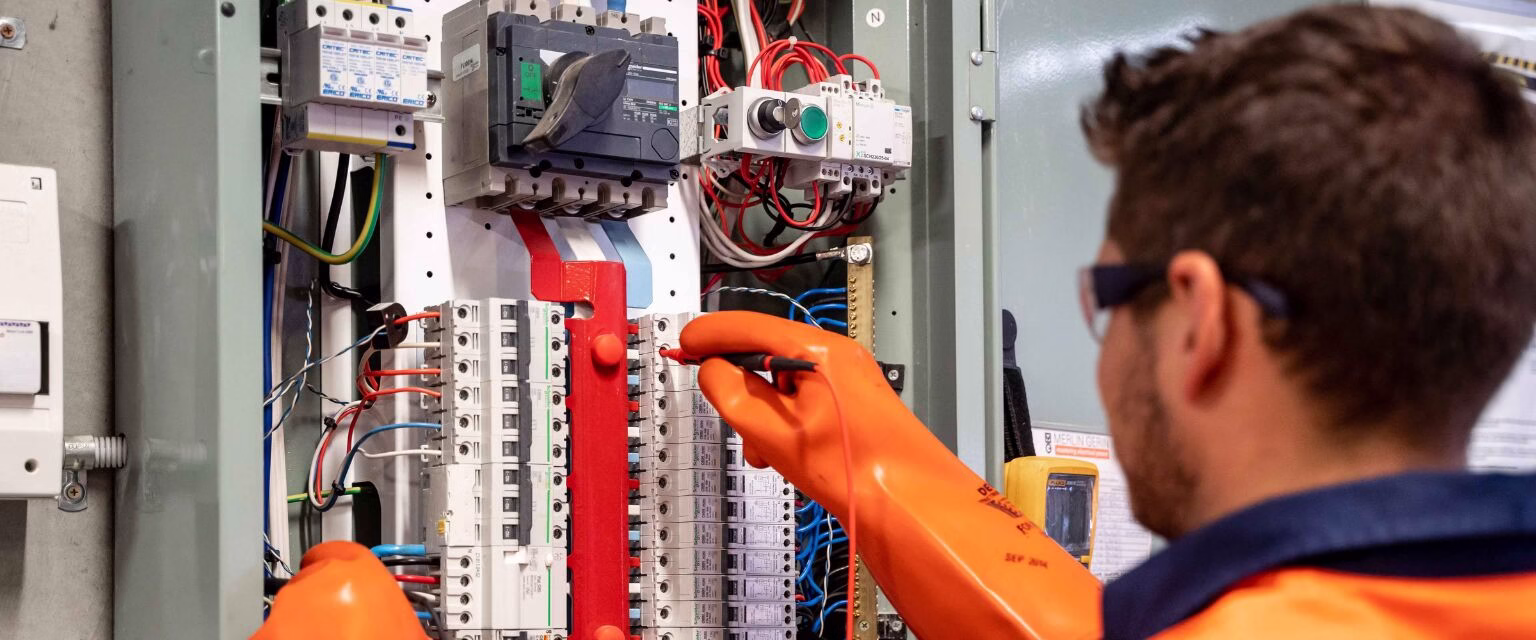

Como instalar um DPS?

Para instalar um DPS, você precisa seguir a NBR 5410 e ter certeza de seguir as normas elétricas que asseguram uma boa instalação do aparelho. Avalie, também, o local de instalação e a ligação que será efetuada, para garantir a eficiência do equipamento.

Local de instalação

O local de instalação é extremamente importante para assegurar que o DPS apresente o funcionamento desejado. Assim, é preciso selecionar os locais conforme a classe que o aparelho apresentar, conforme mostrado na lista abaixo:

• DPS Classe I: instalação no quadro geral de distribuição;

• DPS Classe II: colocado no quadro secundário da instalação;

• DPS Classe III: instalado próximo a equipamentos sensíveis, nos filtros de linha ou nos estabilizadores.

Dado essa lista de locais para instalação, é importante que você tenha em mente as características dos circuitos elétricos de seu ambiente, para escolher os locais certos para instalação e aproveitar a eficiência máxima do aparelho.

Ligação correta

A ligação correta do DPS permite que a sua instalação elétrica aproveite mais ainda a segurança que o aparelho fornece. Portanto, seguem as três possibilidades de ligação que o DPS pode ser instalado:

• Fase e neutro;

• Fase e terra;

• Neutro e terra.

Para escolher entre essas três possibilidades, você precisa avaliar o esquema elétrico que a instalação de seu ambiente possui. Junto a isso, verifique se o local possui um sistema de aterramento adequado para fazer uma escolha mais promissora.

Manutenção e substituição do DPS

A manutenção do DPS é feita observando os sinais de desgaste que o aparelho possui. Portanto, esteja atento ao cheiro de material derretido, sinais de queimado, indicações luminosas de falhas e se os equipamentos continuam queimando mesmo com o DPS instalado.

Esses sinais podem ficar mais graves, principalmente se o DPS for exposto a muitos surtos de tensão. Para fazer a substituição do DPS, é preciso contar com um profissional qualificado para instalar o aparelho corretamente e assegurar o seu funcionamento.

Diferença entre DPS e outros dispositivos de proteção

Diferenciar o dispositivo de proteção contra surtos de outros aparelhos é extremamente importante para você saber qual deve escolher para seu ambiente. Observe a tabela abaixo, que reúne as principais características entre o DPS e outros aparelhos conhecidos:

Percebe-se que o dispositivo de proteção contra surtos serve para desviar diferentes níveis de surtos de tensão para o aterramento conforme a sua classe. Assim, com a instalação feita conforme a NBR 5410, o dispositivo consegue atuar em conjunto com outros aparelhos como os disjuntores e fusíveis para fornecer uma proteção completa ao circuito.

Você conferiu no blog da Conduscamp que, com a escolha adequada de um dispositivo de proteção contra surtos, é possível evitar grandes prejuízos com o comprometimento de aparelhos elétricos. Portanto, ao montar seu próprio dispositivo, conte com nossas dicas e com componentes de qualidade para garantir a dissipação correta da energia!

Siga nas nossas páginas para aprender ainda mais sobre soluções que reforçam o bom funcionamento e segurança das suas instalações elétricas! Você pode, por exemplo, aprender mais sobre os tipos de isoladores elétricos para garantir a devida instalação em diversos contextos.

Até o próximo post!
