Prontuário de instalações elétricas: conheça a importância

Você já ouviu falar em prontuário de instalações elétricas? Pode parecer algo complicado, mas, na prática, trata-se de um documento que reúne todas as informações técnicas da rede elétrica de uma empresa — projetos, diagramas, registros de manutenção e muito mais.

Ele funciona como um verdadeiro “manual de segurança”, garantindo que tudo esteja em conformidade e que os riscos de falhas sejam reduzidos ao máximo.

Mais do que atender a uma exigência legal, o prontuário é essencial para a segurança dos colaboradores, a eficiência do sistema e até para evitar multas em auditorias. Sem esse controle, qualquer intervenção elétrica fica mais arriscada e cara.

Pensando nisso, preparamos este guia para explicar de forma simples e objetiva o que é o prontuário de instalações elétricas, por que ele é tão importante e como mantê-lo sempre atualizado. Assim, você entende não só a obrigação, mas também os benefícios reais desse documento no dia a dia.

O que é o prontuário de instalações elétricas?

O prontuário de instalações elétricas é um conjunto de documentos que reúne todas as informações técnicas de uma instalação elétrica. Nele estão descritos projetos, diagramas, laudos, registros de manutenção, relatórios de inspeção e até dados sobre equipamentos de proteção usados na rede.

Em outras palavras, é como se fosse o “histórico médico” da instalação elétrica de uma empresa: cada detalhe está registrado para que manutenções, ampliações ou correções sejam feitas de forma segura e organizada.

Esse prontuário não é somente uma boa prática — ele é uma exigência da NR-10, norma que regula a segurança em serviços com eletricidade. Conforme a legislação, empresas que possuem carga instalada superior a 75 kW são obrigadas a manter o documento atualizado e disponível.

Ter o prontuário em mãos garante que qualquer profissional autorizado saiba exatamente como a instalação está estruturada, reduzindo riscos e agilizando intervenções.

Qual a importância do prontuário de instalações elétricas?

Manter um prontuário de instalações elétricas atualizado não é apenas uma exigência legal, mas também uma medida que traz vários benefícios práticos para empresas de diferentes setores.

Confira os principais:

• Segurança em primeiro lugar: reduz os riscos de acidentes elétricos, como choques, curto-circuitos e incêndios;

• Eficiência nas manutenções: com todos os registros organizados, a equipe técnica ganha agilidade para identificar e resolver problemas;

• Confiabilidade nas auditorias: evita multas e penalidades em fiscalizações de órgãos reguladores;

• Planejamento facilitado: permite que ampliações ou adequações da rede elétrica sejam feitas com base em informações seguras;

• Valorização da empresa: demonstra responsabilidade e cuidado com colaboradores, clientes e parceiros.

Quem precisa ter um prontuário de instalações elétricas?

Segundo a NR-10 (Norma Regulamentadora de Segurança em Instalações e Serviços em Eletricidade), o prontuário de instalações elétricas é obrigatório para empresas que possuem carga instalada superior a 75 kW. Isso significa que, a partir desse limite, é indispensável manter o documento atualizado e disponível para consultas.

Na prática, esse cenário inclui setores como:

• Indústrias e fábricas, que lidam com equipamentos de grande potência;

• Hospitais e clínicas, onde a energia elétrica é crítica para manter serviços em funcionamento;

• Shopping centers e grandes comércios, que concentram muitas lojas e sistemas de climatização;

• Instituições de ensino e prédios corporativos, com alta demanda de energia.

Já em pequenas empresas ou estabelecimentos comerciais de menor porte, o prontuário pode não ser obrigatório. Ainda assim, manter registros organizados é benéfico, já que facilita futuras manutenções e garante mais segurança no dia a dia.

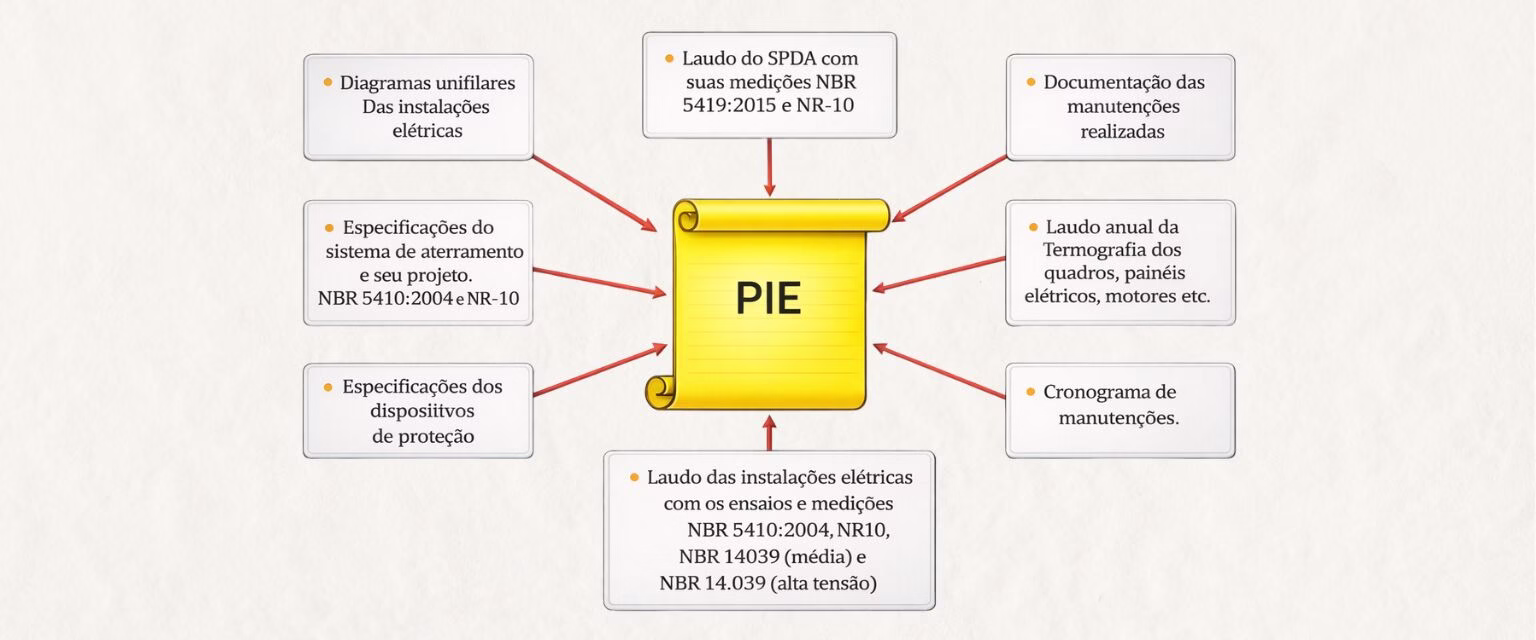

O que deve conter um prontuário de instalações elétricas?

Um prontuário de instalações elétricas completo deve reunir uma série de documentos técnicos que, juntos, oferecem uma visão ampla e detalhada da rede elétrica. É isso que garante segurança, facilita manutenções e comprova a conformidade com normas como a NR-10.

1. Projetos elétricos atualizados

Nos projetos elétricos entram os desenhos técnicos originais e todas as versões revisadas dos projetos elétricos da empresa. Eles mostram como a instalação foi planejada e dimensionada, detalhando pontos de iluminação, tomadas, distribuição de cargas e quadros de energia.

Ter os projetos sempre atualizados é essencial para que qualquer modificação feita ao longo do tempo fique registrada oficialmente.

2. Diagramas unifilares

O diagrama unifilar é uma espécie de “mapa simplificado” da instalação elétrica. Ele representa em um único traço como os componentes estão interligados — desde o quadro de distribuição até os circuitos finais.

Esse documento é indispensável para que eletricistas e engenheiros compreendam rapidamente a lógica da rede, facilitando intervenções e evitando erros durante manutenções.

3. Relatórios de inspeção e medições

Aqui entram os registros periódicos de inspeções preventivas e medições técnicas, como testes de aterramento, verificação de continuidade e medições de tensão e corrente. Esses relatórios funcionam como indicadores de saúde da instalação, mostrando se ela está nos padrões de segurança e eficiência ou se precisa de ajustes imediatos.

4. Registros de manutenção

Todo serviço realizado na instalação deve ser documentado: trocas de componentes, manutenções corretivas e preventivas, inspeções de rotina e até ocorrências emergenciais. Esses registros constroem o histórico da rede elétrica, ajudando a identificar padrões de falha, planejar futuras intervenções e aumentar a confiabilidade do sistema.

5. ARTs (Anotações de Responsabilidade Técnica)

As ARTs comprovam que os serviços elétricos foram realizados por profissionais habilitados, geralmente engenheiros eletricistas. Esse documento é exigido pelo Conselho Regional de Engenharia (CREA) e garante que o trabalho segue normas técnicas, atribuindo responsabilidade formal ao profissional envolvido.

6. Documentação de EPIs e EPCs

Além da parte técnica da rede, o prontuário também deve incluir informações sobre os Equipamentos de Proteção Individual (EPIs) e os Equipamentos de Proteção Coletiva (EPCs) usados nas atividades elétricas. Isso demonstra que a empresa cumpre as exigências de segurança para proteger sua equipe, reduzindo riscos em atividades que envolvem eletricidade.

Como elaborar um prontuário de instalações elétricas?

A criação de um prontuário exige conhecimento técnico e deve ser feita com muito cuidado, já que é um documento oficial e regulamentado.

Para entender o processo, confira os passos principais:

1. Contrate um profissional habilitado: o primeiro passo é contar com a orientação de um engenheiro eletricista ou outro profissional legalmente habilitado. Ele será responsável por elaborar o prontuário, assinar as ARTs e garantir que o documento esteja em conformidade com a NR-10 e as normas da ABNT;

2. Reúna toda a documentação técnica existente: aqui entram os projetos elétricos originais, diagramas, laudos antigos e qualquer registro de manutenção já feito. Esse material inicial será a base para estruturar ou atualizar o prontuário, garantindo que o documento reflita a realidade da instalação;

3. Elabore diagramas e relatórios atualizados: caso os documentos estejam incompletos ou desatualizados, o engenheiro responsável deve providenciar novos diagramas unifilares e relatórios técnicos. Essa atualização é essencial, já que o prontuário precisa representar exatamente como a rede elétrica está configurada no momento;

4. Estruture o prontuário de forma clara e acessível: um bom prontuário não pode ser apenas um amontoado de papéis técnicos. Ele deve ser organizado em seções bem definidas, com índice, legendas e linguagem visual que facilite a consulta rápida por técnicos e engenheiros. Isso evita erros e agiliza manutenções futuras;

5. Planeje revisões periódicas: o prontuário não é um documento estático. Ele precisa ser atualizado sempre que houver mudanças na instalação elétrica, além de revisões periódicas planejadas. Assim, garante-se que o documento acompanhe a realidade da empresa e esteja sempre em conformidade.

Como manter o prontuário atualizado?

Elaborar o prontuário de instalações elétricas é só o primeiro passo. O grande desafio é manter o documento sempre em dia, refletindo fielmente a realidade da instalação.

Para isso, algumas práticas fazem toda a diferença:

• Registre todas as alterações na rede elétrica: qualquer modificação, por menor que pareça, precisa ser anotada no prontuário;

• Atualize relatórios de inspeção e medições: as verificações periódicas devem ser registradas para comprovar a condição atual da instalação;

• Inclua novas ARTs sempre que houver serviços elétricos: isso garante que cada atividade esteja formalmente documentada;

• Envolva a equipe de manutenção: todos devem ter clareza sobre a importância do prontuário e contribuir com informações;

• Programe revisões regulares: estabeleça prazos para checar se o documento está completo e coerente com o que existe em campo.

Quem pode assinar o prontuário de instalações elétricas?

O prontuário precisa ser elaborado e assinado por um engenheiro eletricista habilitado, registrado no CREA (Conselho Regional de Engenharia e Agronomia).

Esse profissional é responsável por garantir que todas as informações do documento estejam consoante a legislação e deve emitir a ART (Anotação de Responsabilidade Técnica). Ou seja, não basta somente organizar os papéis: é preciso haver respaldo legal de um especialista que ateste a segurança das instalações.

Qual a penalidade para empresas que não possuem prontuário?

A ausência do prontuário pode gerar consequências sérias. Empresas fiscalizadas podem receber multas pesadas, sofrer interdições e até responder judicialmente em caso de acidentes elétricos.

Além disso, a falta do documento compromete a imagem da empresa diante de auditorias e processos de certificação. Em situações de risco, a responsabilidade recai sobre a gestão da empresa e sobre o responsável técnico pela instalação.

Qual a diferença de prontuário de instalação e laudo elétrico?

Embora ambos os documentos tratem da rede elétrica, eles têm objetivos diferentes. O laudo elétrico é uma avaliação pontual, feita para verificar as condições da instalação em determinado momento — por exemplo, em uma vistoria de rotina ou antes de uma auditoria.

Já o prontuário de instalações elétricas é muito mais amplo: reúne projetos, diagramas, registros de manutenção, ARTs e precisa ser constantemente atualizado. Em resumo, o laudo é uma fotografia do presente; o prontuário é o histórico completo da instalação.

Quanto custa elaborar um prontuário de instalações elétricas?

O valor depende da complexidade da rede e do porte da empresa. Em indústrias, shoppings e hospitais, onde a instalação elétrica é extensa e repleta de equipamentos de grande potência, o custo tende a ser mais alto por exigir levantamentos detalhados e mais horas de trabalho de engenheiros.

Já em empresas menores, o investimento é proporcionalmente menor. De qualquer forma, o custo de elaborar um prontuário é sempre muito inferior ao prejuízo de multas, acidentes ou falhas na rede elétrica.

Onde encontrar materiais para o prontuário?

A qualidade dos cabos e componentes usados em uma instalação elétrica é parte fundamental do prontuário. Na Conduscamp, você encontra uma linha completa de cabos de cobre e alumínio, todos certificados e fabricados conforme as normas técnicas.

Isso garante mais segurança, eficiência e durabilidade para qualquer projeto. Além da variedade de bitolas e modelos, oferecemos atendimento especializado, ajudando empresas e profissionais a escolher os materiais indicados para manter suas instalações em conformidade.

Confira nossa página de cabos de cobre e encontre as soluções ideais para seu projeto!
