Cabos para painéis elétricos industriais: guia completo!

Você já parou para pensar no que mantém um painel elétrico industrial funcionando? Por trás de disjuntores, relés e inversores, quem realmente faz a energia circular com segurança são os cabos. Eles não aparecem na foto, mas são decisivos para o desempenho, a confiabilidade e o custo de operação do seu processo.

O ponto é: cabos para painéis elétricos industriais não são todos iguais! Mudam a seção, o material do condutor, a isolação, a blindagem, o método de instalação — e cada escolha impacta diretamente temperatura, queda de tensão, interferências e, claro, a vida útil dos equipamentos.

Se você dimensiona bem, o painel trabalha frio, os disjuntores atuam quando devem e a produção segue estável. Se erra na mão, sobram aquecimento, disparos inesperados e perdas que poderiam ser evitadas. E ninguém quer parar a linha devido a um cabo subdimensionado, certo?

Por isso, a Conduscamp preparou um guia direto ao ponto para ajudar você a entender o essencial: o papel dos cabos no painel, como escolher a bitola e o material certos, quando usar blindagem, o que observar na instalação e quais cuidados de manutenção fazem diferença no dia a dia.

Siga com a leitura e descubra como acertar na escolha e na aplicação dos cabos do seu painel!

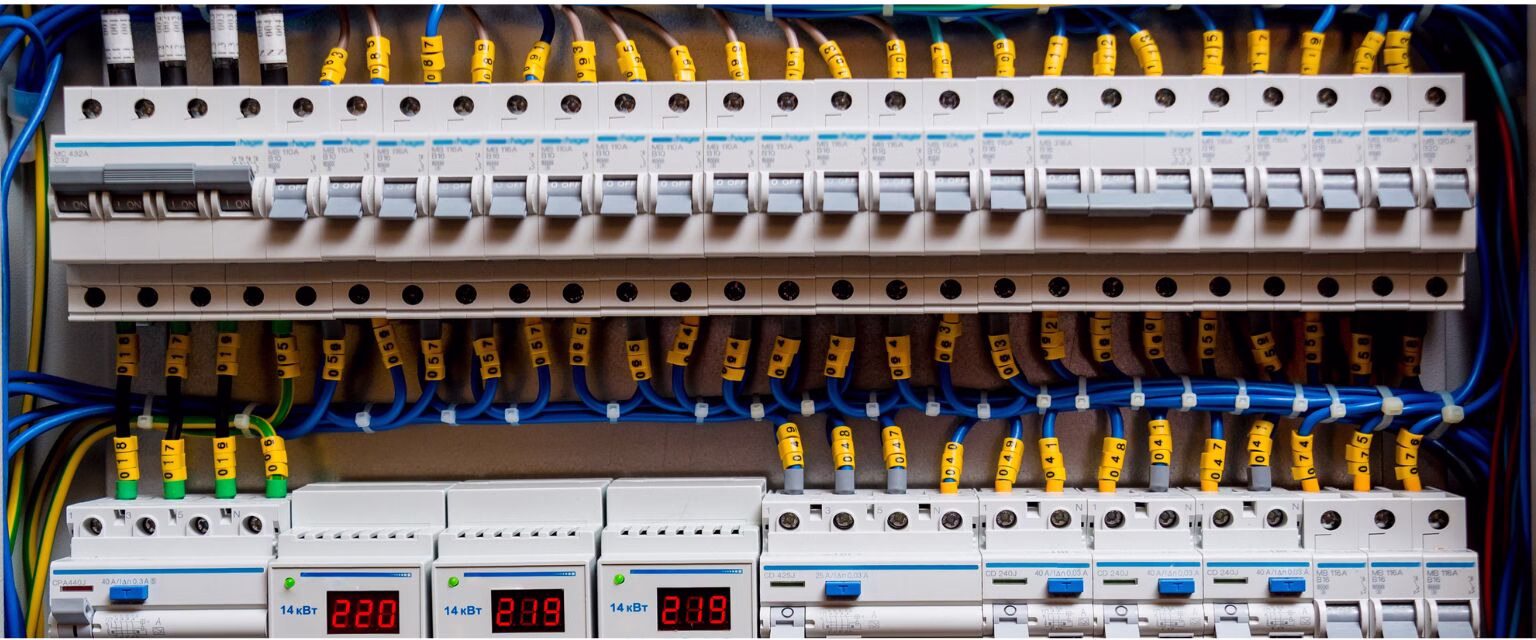

O que são painéis elétricos industriais e qual o papel dos cabos?

O painel elétrico industrial é o centro de controle da energia em uma planta. É ali que os circuitos se encontram, as cargas são distribuídas e os sistemas de proteção entram em ação. Esses painéis podem abrigar disjuntores, relés, chaves, inversores e diversos outros dispositivos que controlam motores, esteiras, bombas e máquinas.

Na prática, o painel funciona como o “cérebro” da instalação: organiza a distribuição de energia e garante que cada equipamento receba a tensão e a corrente adequadas, sem sobrecarga.

Por que os cabos fazem parte do ‘coração’ do painel?

Os cabos são os condutores que interligam cada parte do sistema — do quadro principal até os componentes de comando e potência. Eles são responsáveis por transportar energia e sinais elétricos de forma segura, estável e contínua. Quando bem dimensionados e instalados, evitam aquecimento, falhas e interrupções no processo.

Mas o contrário também é verdadeiro: escolher o cabo errado pode afetar diretamente o desempenho dos equipamentos, causar quedas de tensão e até provocar curtos ou incêndios. Em painéis industriais, onde a demanda de corrente é alta e o funcionamento é contínuo, o cuidado com os cabos precisa ser redobrado.

Cenários comuns em que se utilizam cabos em painéis elétricos

Os cabos estão presentes em praticamente todos os tipos de sistemas industriais, mas alguns exemplos evidenciam bem a variedade de aplicações, como:

• Linhas de produção automatizadas: cabos de comando e controle para sensores, CLPs e motores;

• Máquinas e equipamentos de grande porte: cabos de potência para alimentação de motores e resistências;

• Sistemas de automação e instrumentação: cabos blindados para evitar interferência de sinais;

• Ambientes críticos, como indústrias químicas, metalúrgicas e de alimentos, onde há calor, vibração ou agentes corrosivos que exigem cabos com isolação especial.

Critérios para escolher cabos para painéis elétricos industriais

Escolher o cabo indicado para um painel elétrico industrial não é só uma questão de “fazer funcionar”. É o que define se o sistema vai operar com segurança, estabilidade e eficiência ao longo do tempo.

Veja os principais pontos que merecem atenção antes de decidir qual cabo usar no seu projeto:

1. Corrente elétrica, carga e bitola (seção nominal)

A corrente é o ponto de partida para qualquer dimensionamento. Cada cabo tem um limite de corrente que pode conduzir sem aquecer além do aceitável. Quando esse limite é ultrapassado, o isolamento se degrada, o cobre (ou alumínio) perde condutividade e a instalação inteira fica em risco.

Por isso, o ideal é sempre calcular a corrente de operação e escolher a bitola compatível com ela — considerando também o comprimento do trajeto e o método de instalação. Quanto maior for a corrente ou a distância, maior deve ser a seção nominal.

2. Material do condutor (cobre vs. alumínio)

Outro critério essencial é o material do condutor. O cabo de cobre é o mais usado em painéis industriais por oferecer excelente condutividade, resistência à oxidação e alta durabilidade. Ele permite usar bitolas menores para a mesma corrente, além de suportar melhor ciclos térmicos e conexões repetidas.

Já o cabo de alumínio tem como principal vantagem o custo mais baixo e o peso reduzido. Em contrapartida, exige seções maiores e cuidados extras com terminais e conectores, pois é mais suscetível à oxidação e dilatação térmica.

3. Isolação, revestimento e condições ambientais

Nem todo painel está em um ambiente limpo e climatizado — e é aí que entram os tipos de isolação e revestimento. Eles protegem o condutor contra calor, umidade, agentes químicos, vibração e interferências eletromagnéticas.

Em locais quentes, cabos com isolação em EPR (borracha etileno-propileno) ou XLPE (polietileno reticulado) são mais indicados por suportarem temperaturas elevadas sem comprometer a segurança. Já o PVC é mais comum em painéis de uso geral, oferecendo boa resistência e custo acessível.

A escolha do isolamento certo garante que o cabo mantenha suas propriedades elétricas e mecânicas mesmo em condições exigentes, evitando degradação prematura.

4. Método de instalação, agrupamento e queda de tensão

O modo como os cabos são instalados também altera o desempenho. Cabos agrupados em canaletas fechadas dissipam menos calor e, por isso, suportam menos corrente do que cabos instalados ao ar livre. Além disso, quanto maior for o percurso entre a fonte e o equipamento, maior será a queda de tensão — e isso precisa ser compensado aumentando a bitola.

Em instalações elétricas industriais longas ou com grande quantidade de circuitos, o ideal é calcular a queda de tensão e usar tabelas técnicas para validar a bitola escolhida. Assim, o painel entrega energia estável e os equipamentos trabalham na faixa correta de operação.

5. Normas técnicas e certificações

Por fim, todo cabo usado em painéis industriais deve atender às normas da Associação Brasileira de Normas Técnicas (ABNT) — especialmente a NBR 5410, que define critérios de dimensionamento, métodos de instalação e limites de queda de tensão.

Além disso, prefira sempre cabos certificados por organismos reconhecidos, com identificação visível e documentação técnica disponível. Isso evita problemas em auditorias e aumenta a confiança na instalação.

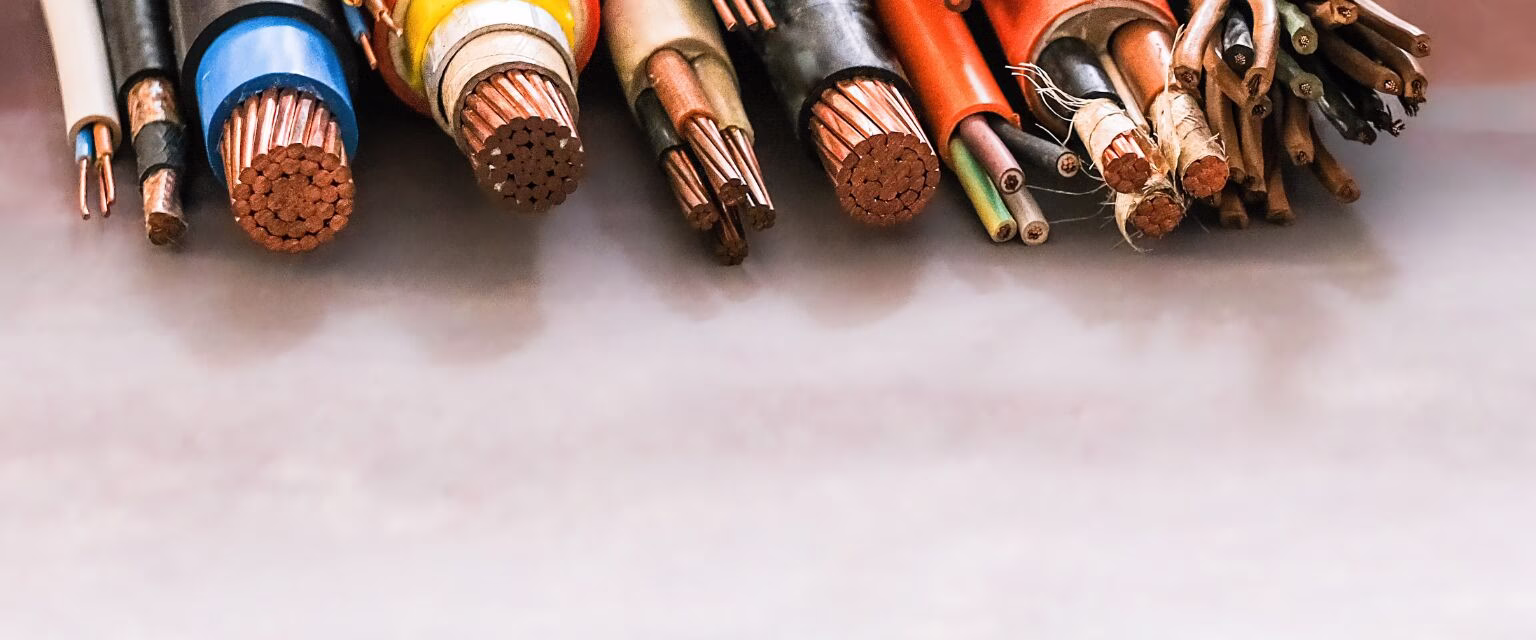

Tipos de cabos mais utilizados em painéis elétricos industriais

Em um painel elétrico industrial, cada cabo tem uma função específica. Alguns são responsáveis por alimentar motores e equipamentos de potência; outros transmitem sinais de controle, dados ou comandos sensíveis. Entender essa diferença é essencial para montar um sistema confiável e evitar interferências, falhas e sobrecargas.

A seguir, veja os principais tipos de cabos usados nesses painéis e onde cada um deles se encaixa melhor:

Cabos de alimentação (alta corrente, baixa tensão)

Esses são os cabos que “carregam o peso” do painel. São responsáveis por transportar energia em grandes correntes — normalmente entre o quadro de distribuição principal e os circuitos de potência.

Os cabos de alimentação precisam ter alta capacidade de condução elétrica e resistência térmica adequada para suportar as correntes contínuas de motores, resistências e equipamentos industriais.

Geralmente são fabricados em cobre estanhado ou nu, com isolação em PVC, EPR ou XLPE, dependendo da temperatura e do ambiente de instalação. Além disso, é importante considerar a bitola correta, pois a corrente exigida nesses circuitos costuma ser elevada.

Esses cabos também devem estar conforme as normas NBR 5410 e NBR 7288, que definem parâmetros de segurança, queda de tensão e temperatura máxima de operação.

Tipos de cabos mais utilizados em painéis elétricos industriais

Em um painel elétrico industrial, cada cabo tem uma função específica. Alguns são responsáveis por alimentar motores e equipamentos de potência; outros transmitem sinais de controle, dados ou comandos sensíveis. Entender essa diferença é essencial para montar um sistema confiável e evitar interferências, falhas e sobrecargas.

Veja os principais tipos de cabos usados nesses painéis e onde cada um deles se encaixa melhor

Cabos de alimentação (alta corrente, baixa tensão)

Esses são os cabos que “carregam o peso” do painel. São responsáveis por transportar energia em grandes correntes — normalmente entre o quadro de distribuição principal e os circuitos de potência.

Os cabos de alimentação precisam ter alta capacidade de condução elétrica e resistência térmica adequada para suportar as correntes contínuas de motores, resistências e equipamentos industriais.

Geralmente são fabricados em cobre estanhado ou nu, com isolação em PVC, EPR ou XLPE, dependendo da temperatura e do ambiente de instalação. Além disso, é importante considerar a bitola correta, pois a corrente exigida nesses circuitos costuma ser elevada.

Esses cabos também devem estar conforme as normas NBR 5410 e NBR 7288, que definem parâmetros de segurança, queda de tensão e temperatura máxima de operação.

Cabos de controle e comando

Enquanto os cabos de alimentação cuidam da força, os cabos de controle e comando lidam com a inteligência do painel. Eles transmitem sinais entre os dispositivos de comando, sensores e atuadores, permitindo o funcionamento automatizado das máquinas.

Por transportarem correntes baixas e sinais sensíveis, esses cabos exigem isolação precisa e blindagem eficiente, para evitar interferências causadas pelos cabos de potência que passam próximos.

Os cabos de controle podem ser multifilares e altamente flexíveis, ideais para painéis que exigem movimentação ou reconfiguração frequente. Em muitos casos, a numeração e as cores dos cabos são padronizadas, facilitando a identificação durante a montagem e manutenção.

São amplamente utilizados em painéis de automação, CLPs, centros de comando de motores e sistemas de instrumentação industrial.

Cabos blindados e para instrumentação

Quando o ambiente tem alta interferência eletromagnética — como linhas de produção com inversores de frequência, motores potentes ou sistemas eletrônicos sensíveis —, a blindagem dos cabos deixa de ser opcional e vira item obrigatório.

Os cabos blindados e cabos de instrumentação possuem uma camada metálica (em fita de alumínio ou malha de cobre) que funciona como uma “barreira” contra ruídos externos, garantindo que os sinais cheguem limpos e estáveis.

Esses cabos são ideais para circuitos de controle, instrumentação, medição e comunicação industrial, onde qualquer distorção no sinal pode comprometer o processo. Além disso, são bastante usados em plantas químicas, petroquímicas e indústrias automatizadas, justamente por oferecerem maior confiabilidade e precisão.

Cabos auxiliares e de conexão interna

No painel, há uma infinidade de pequenas conexões que interligam componentes internos — desde bornes até dispositivos de sinalização e controle. É aí que entram os cabos auxiliares.

Eles são usados para ligações internas curtas, normalmente com bitolas menores, mas que ainda precisam garantir flexibilidade, resistência mecânica e boa isolação. Esses cabos costumam ser identificados por cores e números, facilitando o rastreamento durante manutenções e alterações futuras.

Boas práticas de instalação, organização e manutenção dos cabos

Escolher o cabo certo é só o primeiro passo. Para ele cumprir bem o papel no painel, a instalação precisa seguir boas práticas — tanto elétricas quanto mecânicas.

Saiba como garantir um painel bem montado, seguro e fácil de manter.

Organização dos cabos no painel

A organização visual não é somente estética: é funcional. Um painel limpo e bem distribuído facilita inspeções, evita cruzamentos desnecessários e melhora a ventilação interna.

O ideal é usar canaletas, abraçadeiras e guias de cabos, separando os circuitos por função (potência, comando e instrumentação). Também vale investir em identificação individual — com etiquetas ou marcações — para cada cabo. Assim, em uma manutenção, é fácil rastrear conexões sem precisar desmontar o painel inteiro.

Essa organização não só facilita o trabalho de quem monta, mas também aumenta a vida útil dos componentes internos, reduzindo vibração e esforço mecânico sobre os cabos.

Fixação, curvatura mínima, espaçamento e ventilação

Durante a montagem, a fixação correta faz toda a diferença. Cabos muito esticados ou com curvas acentuadas sofrem desgaste prematuro, o que pode comprometer o isolamento. Sempre respeite o raio mínimo de curvatura indicado pelo fabricante e evite sobrepor cabos de alta corrente sobre os de comando.

Além disso, mantenha espaçamento adequado entre cabos de potência e sinal — isso reduz interferências e facilita a dissipação térmica. Em canaletas fechadas, o acúmulo de calor é inevitável; por isso, vale redimensionar a bitola ou melhorar a ventilação do painel.

Verificação periódica e critérios de manutenção

Mesmo uma instalação impecável precisa de manutenção. Com o tempo, o calor, a vibração e a oxidação podem alterar o comportamento dos cabos e conexões. Por isso, o ideal é realizar inspeções periódicas — pelo menos uma vez ao ano — para identificar sinais de desgaste.

Durante as verificações, observe:

• Integridade do isolamento (rachaduras, manchas ou ressecamento);

• Aperto dos terminais e conexões, que podem afrouxar com o tempo;

• Oxidação ou escurecimento nos pontos de contato;

• Temperatura dos cabos e disjuntores, usando termografia se possível.

Documentação e rastreabilidade

Outro ponto que costuma ser esquecido: documentação. Ter um esquema elétrico atualizado, com identificação clara de cada circuito, simplifica qualquer manutenção ou expansão do sistema.

Além disso, manter um registro das revisões e substituições facilita o histórico técnico e evita retrabalho. Uma boa rastreabilidade é o que diferencia um painel improvisado de uma instalação profissional.

Erros comuns que comprometem a instalação

Mesmo em ambientes industriais bem planejados, alguns deslizes continuam aparecendo com frequência. Os principais são:

• Uso de cabos subdimensionados, que aquecem e reduzem a eficiência;

• Ignorar a queda de tensão em trajetos longos, afetando o funcionamento de motores e instrumentos;

• Escolher material inadequado (ex.: PVC em áreas quentes ou úmidas);

• Misturar cabos de comando e potência na mesma canaleta, gerando interferências;

• Falta de fixação ou identificação, dificultando qualquer manutenção futura;

• Instalações improvisadas, sem respeito às normas ou recomendações do fabricante.

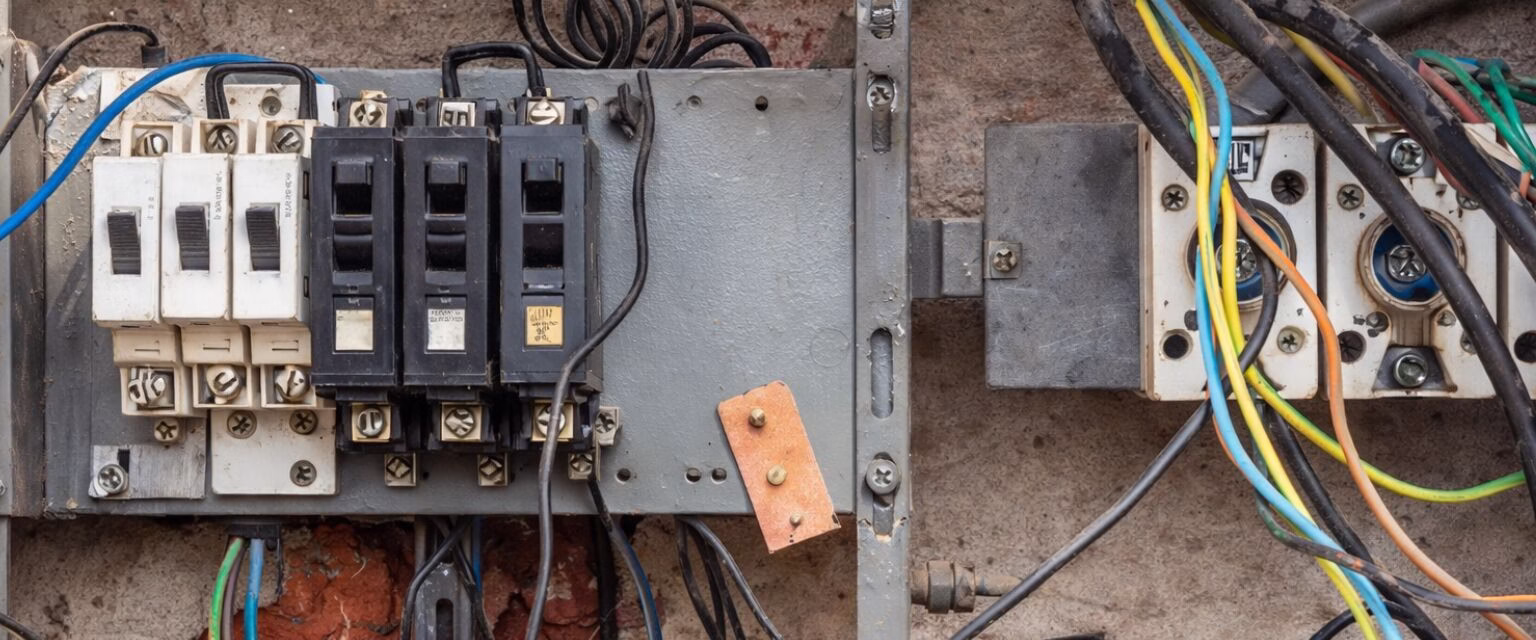

Impactos de uma escolha errada de cabos para painéis elétricos

Em painéis elétricos industriais, errar na escolha do cabo não é um simples deslize técnico — é um risco direto à operação. Um dimensionamento incorreto, o uso de materiais de baixa qualidade ou a falta de atenção às condições do ambiente podem transformar um painel seguro em uma fonte constante de problemas.

Veja como esses erros se manifestam na prática e quais prejuízos eles podem causar ao sistema:

Segurança comprometida

O primeiro e mais grave impacto é a segurança. Cabos fora da bitola ideal ou com isolação inadequada tendem a aquecer além do limite e degradar o revestimento. Esse superaquecimento pode causar curto-circuitos, choques elétricos e até incêndios.

Em um ambiente industrial, onde há alta densidade de carga e operação contínua, o risco é multiplicado. Um cabo subdimensionado pode não falhar de imediato, mas trabalha sempre no limite — e, com o tempo, o isolamento se torna cada vez mais frágil.

Queda de desempenho e eficiência energética

Outro reflexo direto da escolha errada é a perda de eficiência. Cabos que não suportam adequadamente a corrente geram queda de tensão — e isso faz com que motores, relés e sistemas de controle trabalhem abaixo do ideal.

A consequência é simples: equipamentos mais lentos, aumento no consumo de energia e falhas intermitentes difíceis de identificar.

Em processos automatizados, um pequeno desvio de tensão pode afetar sensores, inversores de frequência e circuitos de comando, comprometendo a precisão da produção.

Custos operacionais e de manutenção

A economia feita na compra de um cabo mais barato ou com especificação incorreta raramente se sustenta no longo prazo. Os custos de manutenção sobem rapidamente: substituições frequentes, paradas de linha e danos em componentes eletrônicos tornam o barato muito mais caro.

Quando o sistema precisa ser desligado para reparo, a perda de produtividade e o tempo de parada costumam superar em muito o valor investido em cabos de qualidade.

Conformidade e riscos regulatórios

Ignorar as normas da ABNT ou utilizar cabos sem certificação também pode gerar problemas legais. Em auditorias técnicas ou inspeções de segurança, uma instalação fora dos padrões pode resultar em multas, interdições ou até perda de seguro industrial.

Além disso, cabos não certificados podem não oferecer rastreabilidade, dificultando a identificação de origem e lote — o que é um risco em qualquer sistema crítico.

Qual a bitola ideal para painel elétrico industrial?

A bitola ideal depende diretamente da corrente que o circuito precisa conduzir e do comprimento do trajeto. De modo geral, painéis de comando costumam utilizar cabos entre 1,5 mm² e 6 mm², enquanto painéis de potência podem exigir seções maiores, como 10 mm², 16 mm² ou mais.

O cálculo deve sempre considerar a corrente nominal, a queda de tensão permitida e o método de instalação. Se houver dúvida, é melhor arredondar a bitola para cima — garantindo folga térmica e segurança.

Como calcular a queda de tensão para cabo de painel?

A queda de tensão pode ser estimada pela fórmula:

ΔV% = (2 × L × I) / (δ × V × B)

Onde:

• L é o comprimento do cabo (m);

• I é a corrente (A);

• δ é a condutividade do material (56 para cobre);

• V é a tensão nominal (V);

• B é a bitola (mm²).

Na prática, a queda de tensão não deve ultrapassar 4%, conforme a NBR 5410. Se o resultado for maior, aumente a bitola.

Quando usar cabo blindado em painéis elétricos industriais?

Os cabos blindados são indispensáveis quando há interferência eletromagnética (EMI) — comum em ambientes com inversores de frequência, motores potentes ou redes de automação.

A blindagem atua como um “escudo”, impedindo que sinais externos distorçam os comandos de controle e instrumentação.
Em painéis de automação e instrumentação, usar cabos blindados é uma forma simples e eficaz de garantir precisão e confiabilidade.

A instalação dos cabos afeta a garantia dos equipamentos do painel?

Sim. Instalar cabos fora das especificações pode anular a garantia de componentes elétricos e eletrônicos do painel.
Isso porque fabricantes exigem que os equipamentos operem dentro dos limites de corrente e temperatura previstos.

Se houver sobreaquecimento ou queda de tensão causada por cabos inadequados, a falha é considerada de instalação — não de produto.

Qual a vida útil média de cabos em painéis industriais?

Em condições ideais, cabos de qualidade podem durar 10 a 20 anos. Mas esse tempo varia conforme o tipo de isolação, a temperatura ambiente e o nível de esforço mecânico.

Painéis bem ventilados e com manutenção regular prolongam muito a vida útil dos cabos. Já ambientes quentes ou úmidos reduzem drasticamente essa durabilidade.

Posso misturar cabos de diferentes seções no mesmo painel?

Não é o ideal. Cabos com bitolas diferentes têm resistências distintas, causando desequilíbrio de corrente e aquecimento desigual entre os condutores.

O correto é manter uniformidade de bitola em cada circuito e seguir o dimensionamento previsto no projeto elétrico.
Se for necessário alterar, revise o circuito completo e os dispositivos de proteção antes de fazer a troca.

Onde encontrar cabos para painéis elétricos industriais?

Na Conduscamp, você encontra uma linha completa de cabos elétricos industriais, fabricados com materiais de alto desempenho e conforme as principais normas da ABNT.

São opções em cobre ou alumínio, com isolação em PVC, EPR ou XLPE, além de versões blindadas, de controle, instrumentação e alimentação — tudo pensado para garantir desempenho, durabilidade e segurança em qualquer tipo de instalação.

Acesse o site e confira o portfólio completo de cabos de cobre e de alumínio disponíveis!
