Cores de fios elétricos — Confira uma tabela completa
Você já parou para pensar por que os fios e condutores elétricos têm cores diferentes? E não, não é uma aleatoriedade!
Visando proporcionar maior segurança para quem trabalha com condutores elétricos, a ABNT (Associação Brasileira de Normas Técnicas) dispõe as orientações para facilitar a identificação dos diferentes tipos de fios e cabos.
Saber o que cada cor significa é importante não somente para a segurança pessoal, mas para evitar ligações erradas, choques elétricos, curto-circuitos, incêndios, entre outros acidentes.
Para te ajudar a entender o que cada cor significa, preparamos um conteúdo especial sobre o assunto, com uma tabela de cores de fios elétricos! Você pode consultar quando precisar! Vamos lá?!

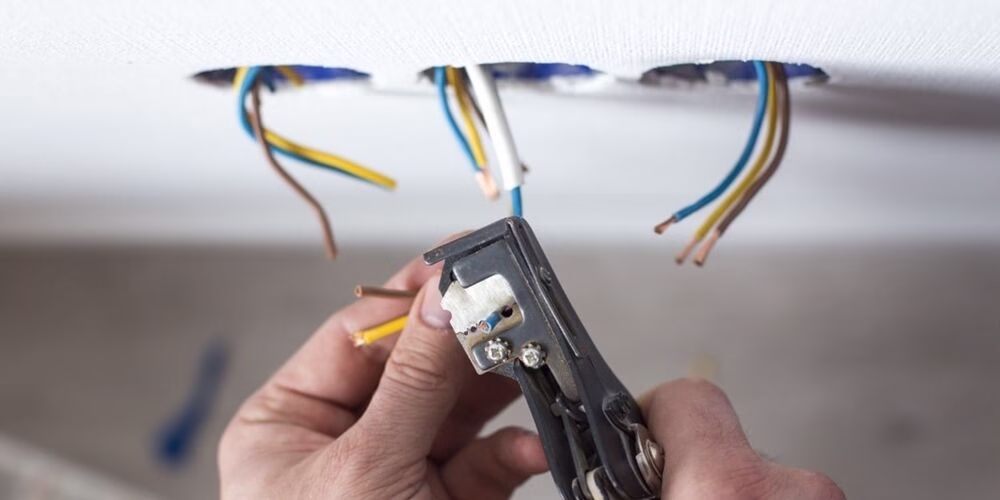

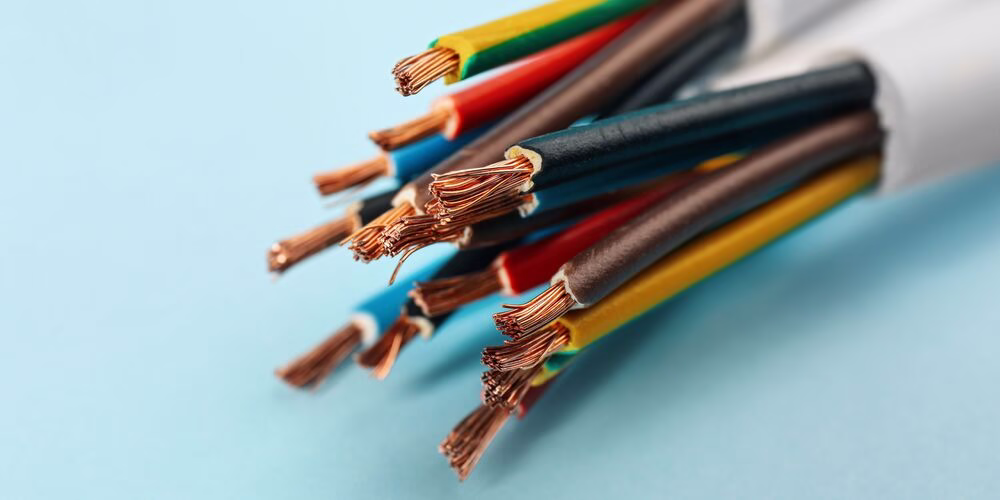

Diferença entre cabo e fio: quais são?
Antes de saber sobre as cores dos fios elétricos, vamos entender quais são as diferenças entre eles em relação aos cabos. Bom, o principal diferencial entre eles está na composição interna.
Os dois são materiais condutores com diversas aplicações, mas, enquanto os fios são compostos por apenas um condutor sólido, os cabos elétricos são mais complexos e constituídos por vários condutores entrelaçados.
Em geral, a espessura dos fios e cabos varia conforme a carga elétrica que eles precisam transmitir ou suportar. Quanto maior a quantidade, maior o dimensionamento.
Já o padrão de cores dos fios elétricos visam facilitar a identificação dos condutores, de acordo com a função que desempenham no circuito: isolamento, proteção, neutro, fase, entre outros.
Além de deixar o trabalho dos eletricistas e instaladores mais prático e seguro, a padronização evita curtos e ligações errôneas!
Continue a leitura e entenda o que cada cor significa!
Fio elétrico azul-claro
O azul-claro utilizado para a identificar os fios condutores estão operando em função sem tensão de carga (neutra).
Segundo as diretrizes da ABNT, os condutores dos tipos isolado, unipolar ou veia de cabo multipolar, que forem utilizados enquanto condutores neutros, devem ser distinguidos de acordo com essa função.
Nesses casos, o azul-claro é utilizado tanto como cor de capa externa nos cabos unipolares, como cor de isolação do condutor no caso de cabos multipolares.
Atenção, pois há algumas exceções em relação ao uso da cor: a veia de um cabo multipolar com identificação em azul-claro pode ser usada para outras funções, que não a neutra, nas seguintes situações:
- – Se o circuito elétrico não possuir um condutor neutro;
- – Se o cabo tiver um condutor periférico utilizado como neutro.
Geralmente, os cabos de rede são azuis. Se você estive precisando, a Conduscamp oferece modelos específicos, confira.
Fio elétrico verde ou verde e amarelo
O verde ou o verde e amarelo é geralmente utilizado para identificar fios elétricos utilizados com a função de condutores de proteção (PE), conhecidos popularmente como “fio-terra”.
Dessa forma, quando usados enquanto condutores de proteção, os condutores isolados, cabos unipolares e veias de cabos multipolares devem ser isolados ou protegidos por materiais nas colorações de verde, ou verde e amarelo.
Confira também: Cabeamento estruturado – entenda tudo sobre!
Fio elétrico vermelho, marrom e preto
Quando os fios elétricos são usados como condutores do tipo fase, eles são geralmente identificados a partir das colorações de vermelho, marrom e preto.
As demais cores também podem ser utilizadas para a identificação de fios condutores isolados, cabo unipolar ou veias de cabos multipolares quando esses exercerem função condutora do tipo fase (com tensão 110V — 220V, ou com diferença de potencial — DDP).
As restrições de colorações são as citadas anteriormente. Sendo assim, por questões de segurança, não se deve utilizar as cores azul-claro, verde ou verde e amarelo para identificação de condutores na função fase.

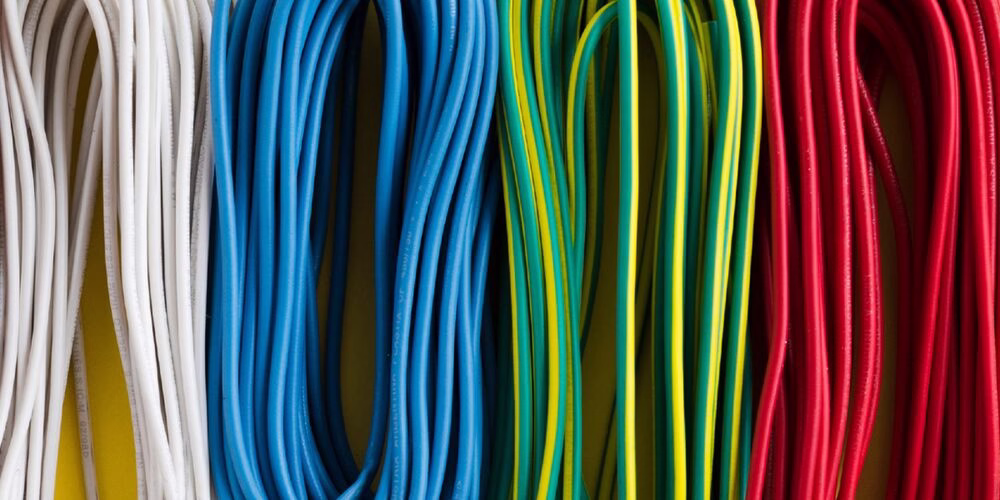

Tabela de exemplo com as cores
Para ficar mais claro, preparamos uma tabela com as indicações de cores e funções! Consulte-a sempre que precisar!
| Cor | Função |
|---|---|
| Azul-claro | Neutra (0V — sem tensão de carga) |
| Verde ou verde e amarelo | Fio-terra / Aterramento |
| Vermelho, Marrom e Preto | Fase (Com tensão 110/220 V ou DDP — com diferença de potencial) |
| Demais cores | Fase (Com tensão 110/220 V ou DDP — com diferença de potencial) |
O que é a norma NBR-5410?
A NBR-5410 é uma norma da ABNT (Associação Brasileira de Normas Técnicas) sobre as instalações elétricas de baixa tensão.
O documento tem o objetivo de garantir maior segurança para todos, além do bom funcionamento das instalações elétricas e a conservações dos bens.
São mais de 200 páginas com diretrizes e padronagens sobre as instalações elétricas de baixa tensão, desde os materiais permitidos até as formas de identificação dos componentes.
Apesar das orientações da NBR-5410, o uso das cores nos fios elétricos nem sempre é respeitada. Sendo assim, para evitar acidentes, é sempre importante medir a tensão dos condutores e analisar os mapas das instalações antes de efetuar as ligações.
Esperamos que esse conteúdo tenha te ajudado! Continue acompanhando o blog da Conduscamp para as melhores dicas sobre as instalações elétricas!
Aproveite para saber mais sobre a amperagem de cabos!
Até a próxima!
