Fio para tomada: saiba como escolher o modelo certo

Quando o assunto é instalação elétrica, um detalhe faz toda a diferença: a bitola de fio. Pode parecer apenas um número na embalagem, mas ela é o que garante que a corrente elétrica circule com segurança, eficiência e sem desperdícios. Escolher a bitola errada pode causar desde quedas de energia até problemas sérios de aquecimento, algo que ninguém quer em casa ou no trabalho.

A boa notícia é que entender esse conceito não precisa ser complicado. Neste guia completo, você vai descobrir o que é a bitola de fio, por que ela é tão importante, como calcular e conferir a medida correta, além de exemplos práticos que facilitam o dia a dia de quem lida com instalações.

Você é nosso convidado para ampliar seus conhecimentos sobre o assunto e estar ainda mais preparado para trabalhar com redes elétricas e até fios de tomada. Continue a leitura e descubra tudo sobre bitola de fio!

O que é a bitola de fio?

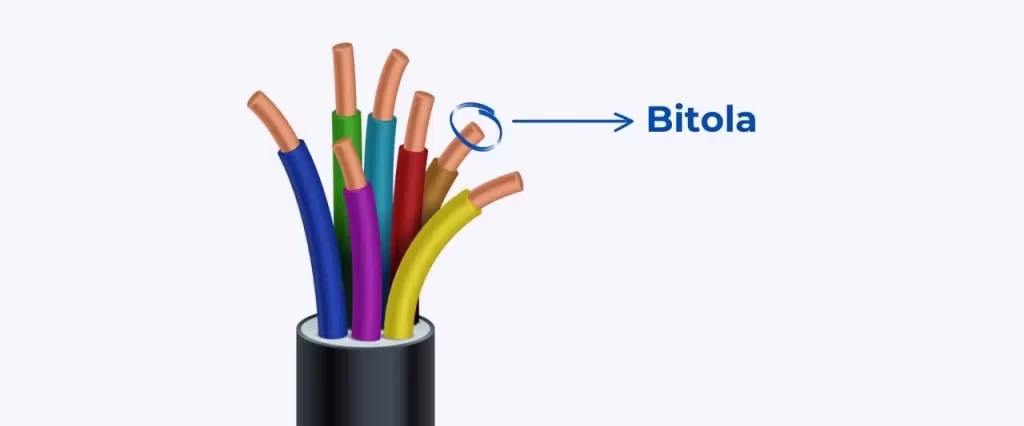

A bitola de fio nada mais é do que a medida da espessura ou, mais precisamente, da seção transversal do fio condutor. Em outras palavras: é o tamanho da área interna do fio por onde a corrente elétrica passa. Isso significa que, quanto maior for a bitola, maior a quantidade de energia que pode ser transportada sem risco de aquecimento ou sobrecarga.

A unidade de medida oficial da bitola de fio no Brasil é o milímetro quadrado (mm²). Por exemplo, quando você vê um cabo de 2,5 mm², isso significa que a área de condução elétrica dele é de 2,5 milímetros quadrados. Essa é a forma mais prática e usada no mercado, pois segue as normas da ABNT (NBR 5410).

É comum também encontrar referências em AWG (American Wire Gauge), principalmente em produtos importados. Nesse caso, quanto menor for o número AWG, maior é a espessura do fio — o que costuma gerar confusão para quem não está acostumado com o padrão. Outra forma de indicação é pelo diâmetro em milímetros (mm), mas ela é menos precisa.

Por que a bitola de fio é tão importante?

Escolher a bitola de fio correta não é só uma questão técnica — é um cuidado essencial para que a instalação elétrica seja segura, eficiente e duradoura.

Veja os principais motivos:

• Segurança em primeiro lugar: fios subdimensionados podem superaquecer, aumentando o risco de curto-circuitos e incêndios;
• Eficiência energética: quando a bitola é adequada, a energia circula sem perdas significativas, evitando desperdício e reduzindo custos na conta de luz;
• Durabilidade da instalação: cabos corretamente dimensionados suportam o uso contínuo por muitos anos, sem desgaste prematuro;
• Compatibilidade com normas técnicas: seguir padrões como a NBR 5410 garante que a instalação esteja dentro das exigências legais e de segurança;
• Tranquilidade no uso diário: a bitola correta evita quedas de energia ou sobrecargas quando vários aparelhos estão ligados ao mesmo tempo.

Outro aspecto que exige bastante atenção em instalações em fábricas e afins são as tomadas industriais. Veja com a Conduscamp, também, mais detalhes desse importante assunto!

Como calcular a bitola do fio?

É possível obter a bitola do fio por meio de uma reorganização da Lei de Ohm originária de uma expressão inicial da resistência em termos de amperagem:

R = pL/A

Ao isolarmos a área da seção transversal (A), expressamos a resistência (R) em termos de amperagem conforme a Lei de Ohm (V = I.R), onde V é a tensão. A partir daí, é possível aplicar a fórmula básica de cálculo da seção transversal e simplificar a fórmula destacada de resistência elétrica. Com esses ajustes, chegamos à seguinte equação:

A = pLI/V

Essa é a fórmula capaz de expressar a seção transversal em termos de amperagem (I), resistividade (p), comprimento (L) e tensão (V), informações complementares de fácil obtenção.

Com a equação, portanto, é possível chegar aos valores desejados e compará-los às devidas tabelas de regulação — como a NBR-5410 —, para você estipular a devida estruturação de redes e conexões elétricas.

Qual a unidade de medida da bitola de fio?

A unidade de medida da bitola de fio é o AWG — American Wire Gauge, ou medida de fio americana —, utilizado para definir a área frontal dos cabos condutores. Sua relação com o diâmetro é diretamente proporcional, com as opções sólidas e torcidas apresentando uma distorção maior em mm.

Como escolher a bitola de fio certa

Na hora de definir a bitola de fio ideal, não basta olhar só para a espessura aparente. Existem alguns fatores técnicos que precisam ser considerados para garantir segurança e eficiência na instalação elétrica.

Confira os principais a seguir:

1. Calcule a potência dos equipamentos: o primeiro passo é identificar a potência (em Watts) dos aparelhos que serão ligados no circuito. Quanto maior a potência, maior será a corrente elétrica que o fio precisará suportar. A fórmula básica é: Potência (W) = Tensão (V) x Corrente (A);
2. Descubra a corrente elétrica do circuito: com a potência em mãos, basta dividir pelo valor da tensão da rede (110V ou 220V). O resultado será a corrente (em Ampères). É esse número que vai indicar qual bitola usar;
3. Considere a distância da instalação: muitos esquecem desse detalhe, mas ele é fundamental. Quanto maior for o comprimento do fio, maior a perda de energia (queda de tensão). Em casos de distâncias longas, pode ser necessário escolher uma bitola maior para compensar essa perda;
4. Consulte tabelas de referência: os fabricantes e normas técnicas disponibilizam tabelas que relacionam corrente elétrica e bitola de fio. Consultá-las é a forma mais segura de confirmar a escolha e evitar erros;
5. Pense no futuro da instalação: se houver possibilidade de adicionar mais aparelhos ou aumentar a carga elétrica, vale investir em uma bitola um pouco maior. Esse sobredimensionamento traz segurança e evita trocas no curto prazo.

Exemplos práticos de dimensionamento

Na prática, a bitola de fio mais escolhida para instalações residenciais é o 2,5 mm². Essa espessura suporta em média até 21A e costuma ser usada em tomadas de uso geral e pequenos eletrodomésticos, como micro-ondas, secadores e cafeteiras.

Quando falamos em circuitos de 20A, a bitola indicada também é de 2,5 mm², desde que a distância do circuito não seja muito grande. Caso os fios precisem percorrer longos trechos, pode ser necessário aumentar a bitola para evitar queda de tensão.

Já no caso de uma instalação 220V, é importante destacar que a tensão por si só não define a bitola. O que realmente importa é a corrente exigida pelo equipamento. Por exemplo: um ar-condicionado de 220V pode precisar de fios de 4 mm² ou até 6 mm², dependendo da potência do aparelho e da distância do quadro de distribuição.

Aqui vai um esquema visual para deixar mais simples:

Bitola de fio em instalações residenciais x industriais

A escolha da bitola de fio varia bastante de acordo com o tipo de instalação. Em ambientes residenciais, existem padrões bem definidos:

• 1,5 mm²: normalmente usado em circuitos de iluminação;
• 2,5 mm²: indicado para tomadas de uso geral e pequenos eletrodomésticos;
• 4 mm² a 6 mm²: comuns em chuveiros, aquecedores e aparelhos de ar-condicionado.

Já em instalações industriais, as necessidades são muito maiores. A potência dos equipamentos exige correntes elevadas, o que faz com que bitolas maiores (10 mm², 16 mm², 25 mm² ou mais) sejam utilizadas. Nesse cenário, além da bitola, fatores como temperatura ambiente, forma de instalação e agrupamento de cabos têm um peso ainda maior.

Como conferir a bitola de um fio

Nem sempre basta confiar no rótulo da embalagem: é importante saber como verificar a bitola de um fio na prática. Acompanhe a seguir quais são os principais métodos:

1. Verifique a marcação no cabo: a forma mais simples é olhar a inscrição impressa no próprio fio. Normalmente, os fabricantes identificam a bitola em mm² ao longo do revestimento do cabo.

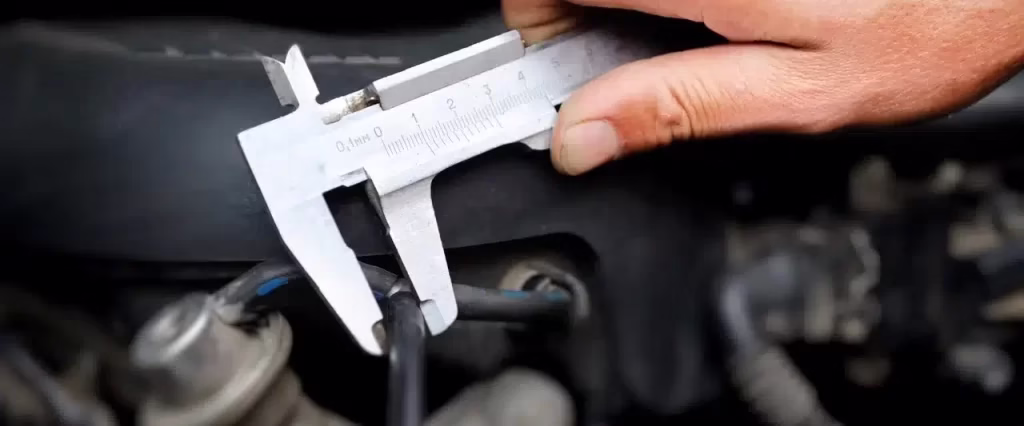

2. Use um paquímetro ou micrômetro: essas ferramentas medem o diâmetro do fio condutor (sem a capa isolante). A partir do diâmetro, é possível calcular a área da seção transversal e confirmar a bitola real.
3. Consulte tabelas de referência: se tiver o diâmetro, basta comparar o valor em tabelas técnicas que relacionam diâmetro x área (mm²). Isso ajuda a confirmar se o fio realmente corresponde à bitola declarada.
4. Desconfie de cabos de baixa qualidade: em alguns casos, fios de marcas não certificadas podem apresentar menos cobre do que o indicado. Isso compromete a segurança da instalação. Por isso, sempre prefira cabos certificados e de fornecedores confiáveis.

Como a bitola influencia na queda de tensão

Outro ponto essencial é entender a relação entre a bitola de fio e a queda de tensão. Em circuitos elétricos muito longos, parte da energia se perde no trajeto. Se a bitola for pequena demais, a queda de tensão aumenta e o equipamento na ponta pode não funcionar corretamente.

É por isso que, além de considerar a potência e a corrente, é fundamental avaliar a distância entre o quadro de distribuição e o ponto de uso. Em trechos longos, a solução é escolher uma bitola maior, garantindo que a tensão chegue estável até o equipamento.

Um exemplo simples: um fio de 2,5 mm² pode ser suficiente para uma tomada próxima ao quadro, mas se essa tomada estiver a 30 metros de distância, pode ser necessário usar 4 mm² para compensar a perda.

Erros comuns ao escolher a bitola de fio

Mesmo com tantas informações disponíveis, é comum cometer deslizes na hora de definir a bitola de fio. E acredite: eles são mais comuns do que aparentam.

Conheça a seguir os principais erros e como evitá-los:

• Escolher só pela aparência do fio: muita gente acha que fios “grossos” sempre suportam mais corrente. Isso nem sempre é verdade: a bitola correta depende da seção transversal do condutor e não apenas do diâmetro aparente;
• Ignorar a distância da instalação: um circuito curto pode funcionar bem com determinada bitola, mas em trechos longos ocorre queda de tensão. Ignorar esse fator pode comprometer a eficiência dos aparelhos e até causar superaquecimento;
• Usar fio subdimensionado para economizar: optar por cabos mais finos para reduzir custos é um dos erros mais perigosos. Além de aumentar as perdas de energia, o fio pode não suportar a corrente elétrica e gerar riscos de curto-circuito;
• Não pensar em futuras ampliações: projetar a instalação apenas para a necessidade imediata pode ser um problema. Se novos equipamentos forem adicionados depois, o fio pode ficar sobrecarregado. Sempre vale considerar uma margem de segurança;
• Desconsiderar normas técnicas: ignorar recomendações como as da NBR 5410 pode comprometer toda a instalação elétrica. Além de ser uma exigência legal, seguir as normas garante mais segurança e tranquilidade no uso.

Dicas finais para acertar na escolha da bitola de fio

Para evitar dores de cabeça e garantir uma instalação elétrica segura, vale seguir algumas recomendações práticas. Aqui vão as principais:

• Sempre considere potência e distância: não escolha a bitola só pela aparência ou pelo que “parece suficiente”;
• Use tabelas de fabricantes: elas já trazem a relação correta entre corrente elétrica e bitola, facilitando a decisão;
• Prefira cabos certificados: produtos de baixa qualidade podem ter menos cobre que o indicado, comprometendo a segurança;
• Invista em sobredimensionamento: se houver dúvida ou previsão de expansão, escolha uma bitola maior. Isso aumenta a durabilidade da instalação;
• Conte com fornecedores especializados: além da qualidade do produto, o atendimento técnico pode ajudar a definir a melhor opção para cada caso.

Onde comprar cabos elétricos com a bitola certa?

Na Conduscamp, você encontra uma linha completa de cabos elétricos em diversas bitolas, todos com qualidade certificada e prontos para garantir segurança e eficiência em qualquer tipo de instalação. Trabalhamos com cabos de cobre e alumínio, oferecendo opções que atendem desde projetos residenciais até grandes obras industriais.

O grande diferencial da Conduscamp está em unir variedade de produtos, preços competitivos e atendimento especializado. Nossa equipe está preparada para orientar na escolha da bitola correta, ajudando você a dimensionar o fio ideal de acordo com a necessidade do seu projeto — seja para tomadas comuns, disjuntores de maior capacidade ou circuitos em 220V.

Acesse agora nossa página de cabos de cobre e encontre a bitola certa para sua instalação com a confiança de quem é referência no mercado!
