Infraestrutura elétrica: a importância para instalações

Você já pensou o que aconteceria se toda a energia de um prédio passasse por cabos instalados de forma errada? Além de representar um risco para quem usa o espaço, uma infraestrutura elétrica mal planejada pode causar curtos-circuitos, desperdício de energia e custos altos com manutenção.

A infraestrutura elétrica é o alicerce que sustenta qualquer sistema de energia. Ela garante que a eletricidade chegue com segurança a todos os pontos de uso, evitando falhas, superaquecimentos e paradas inesperadas. É nela que se apoia toda a instalação — dos cabos e conduítes aos quadros de distribuição e disjuntores.

Pensando nisso, nós da Conduscamp preparamos um guia completo sobre infraestrutura elétrica, reunindo tudo o que você precisa saber sobre componentes, planejamento, normas e boas práticas para construir instalações seguras e duráveis.

Continue a leitura e entenda como uma infraestrutura bem projetada faz toda a diferença na eficiência e na vida útil de qualquer sistema elétrico!

O que é infraestrutura elétrica?

A infraestrutura elétrica é o conjunto de componentes, dispositivos e materiais responsáveis por distribuir energia elétrica com segurança e eficiência em uma edificação. Ela engloba desde o ponto de entrada da rede até os circuitos internos que alimentam tomadas, luminárias e equipamentos.

Mais do que apenas fios e cabos, a infraestrutura envolve todo o sistema que garante o funcionamento estável e contínuo da instalação elétrica, incluindo conduítes, quadros de distribuição, disjuntores, aterramento e dispositivos de proteção.

Um dos pontos mais importantes é o planejamento. Cada detalhe — do trajeto dos cabos à escolha dos materiais — deve seguir normas técnicas, como a ABNT NBR 5410, que estabelece padrões de segurança e desempenho para instalações de baixa tensão.

Essa padronização evita falhas, reduz o risco de acidentes e assegura que o sistema opere dentro dos limites ideais de temperatura, carga e isolamento.

Infraestrutura elétrica vs instalação elétrica

Embora os termos sejam frequentemente usados como sinônimos, infraestrutura elétrica e instalação elétrica não são a mesma coisa. A infraestrutura é a base física e estrutural — os caminhos, condutores e proteções que permitem a passagem da energia. Já a instalação é o conjunto funcional formado por todos os elementos conectados, como equipamentos, tomadas e luminárias.

Em outras palavras: a infraestrutura dá suporte, enquanto a instalação utiliza essa base para distribuir energia de forma prática. Uma depende da outra, mas é a infraestrutura que garante a segurança e a eficiência do sistema como um todo.

Por que a infraestrutura elétrica é tão importante nas instalações?

Uma infraestrutura elétrica bem planejada é o que separa uma instalação segura e eficiente de uma que apresenta falhas constantes. Ela é responsável por garantir que a energia seja distribuída corretamente, sem sobrecarga e desperdícios, preservando tanto os equipamentos quanto a própria estrutura da edificação.

Entre os principais motivos que tornam a infraestrutura elétrica indispensável estão:

• Garantir segurança das pessoas e do patrimônio;
• Evitar sobrecargas e curtos-circuitos;
• Aumentar a durabilidade dos equipamentos;
• Facilitar manutenções e futuras ampliações;
• Promover eficiência energética.

Principais componentes da infraestrutura elétrica

Uma infraestrutura elétrica confiável é composta por diferentes elementos que, juntos, garantem o funcionamento seguro e eficiente de todo o sistema. Cada componente tem uma função específica e deve ser escolhido de acordo com as características do projeto e as normas aplicáveis.

Acompanhe a seguir detalhes sobre cada um desses componentes:

Cabos e condutores

Os cabos são o caminho por onde a energia circula. Eles são formados por condutores metálicos (geralmente de cobre ou alumínio) e revestidos por uma camada isolante, que protege contra choques e curtos-circuitos. O cabo de cobre é a alternativa mais utilizada por oferecer excelente condutividade, resistência mecânica e durabilidade.

Já o cabo de alumínio, embora mais leve e econômico, é indicado para redes de maior porte e precisa de cuidados extras na instalação. A escolha da bitola — ou espessura — do cabo deve levar em conta a corrente elétrica que ele vai conduzir, a distância do circuito e a forma de instalação (embutida, aérea ou subterrânea).

Conduítes e eletrodutos

Os conduítes, também chamados de eletrodutos, têm a função de proteger os cabos contra impactos, umidade e variações de temperatura. Eles podem ser embutidos (dentro de paredes e lajes), aparentes (fixados externamente) ou subterrâneos, usados em redes de energia e telecomunicação.

Além da proteção física, os conduítes ajudam a manter a organização da instalação e facilitam futuras manutenções, evitando a necessidade de quebrar paredes ou pisos.

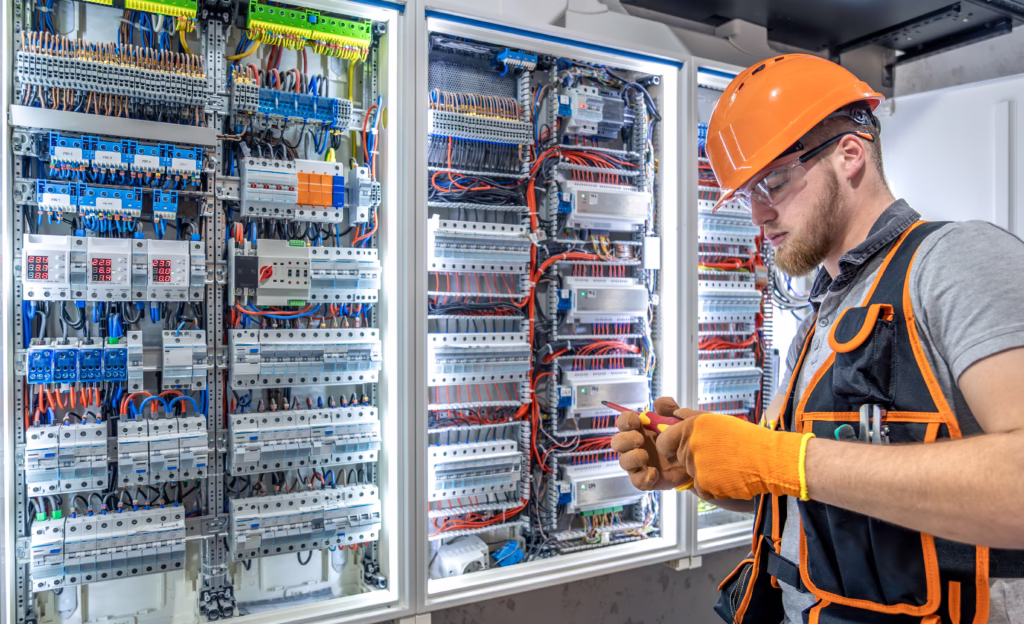

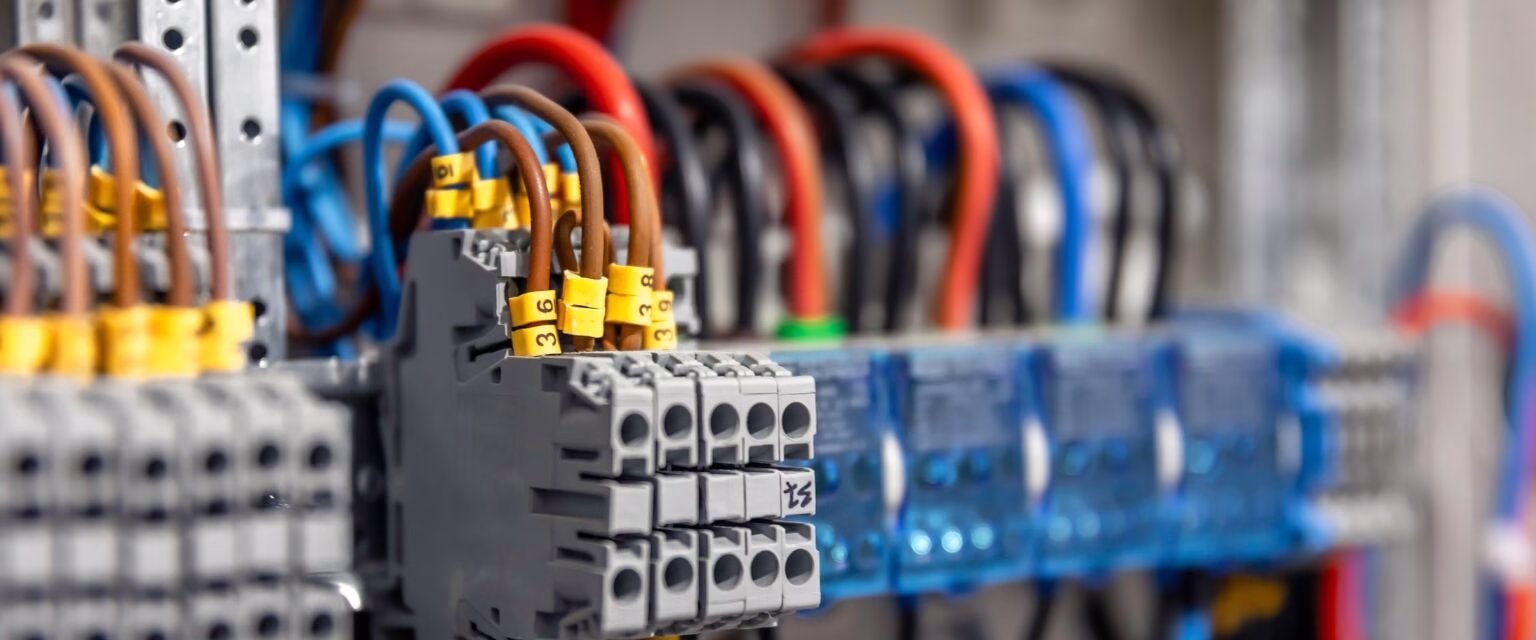

Quadros de distribuição

O quadro de distribuição é o centro de controle da instalação elétrica. É nele que ficam os disjuntores e dispositivos de proteção que controlam cada circuito da edificação.

Sua função é distribuir a energia de forma equilibrada e segura, permitindo o desligamento de áreas específicas em caso de manutenção ou falha. O dimensionamento e a montagem do quadro devem seguir critérios técnicos, garantindo fácil acesso e identificação dos circuitos.

Disjuntores e dispositivos de proteção

Os disjuntores atuam como barreiras de segurança, interrompendo automaticamente a passagem de corrente quando há sobrecarga ou curto-circuito. Existem diferentes tipos e curvas de disparo, indicados conforme o tipo de carga e o ambiente da instalação.

Além deles, dispositivos como DR (diferencial residual) e DPS (protetor contra surtos) reforçam a proteção contra choques e picos de tensão, especialmente em regiões com instabilidade na rede elétrica.

Tomadas, interruptores e pontos de conexão

Esses componentes fazem a ligação entre a infraestrutura e os equipamentos elétricos. Embora pareçam simples, precisam ser dimensionados corretamente, considerando a corrente e a tensão do circuito.

Tomadas mal instaladas ou com conexões frouxas podem causar aquecimento, mau contato e falhas nos aparelhos. Por isso, o ideal é sempre optar por produtos certificados e seguir o padrão de montagem estabelecido pelas normas técnicas.

Leia também: Tipos de tomada: principais modelos e suas diferenças

Aterramento elétrico

O sistema de aterramento é indispensável em qualquer instalação. Ele direciona as descargas elétricas para o solo, evitando choques e danos aos equipamentos. Além de proteger contra surtos e descargas atmosféricas, o aterramento também estabiliza a tensão elétrica, garantindo maior segurança e desempenho ao sistema.

Sua execução deve seguir rigorosamente as normas técnicas e ser verificada periodicamente, já que conexões corroídas ou mal fixadas reduzem a eficiência do conjunto.

Etapas do planejamento da infraestrutura elétrica

Antes de qualquer instalação, é o planejamento que garante que a infraestrutura elétrica seja segura, eficiente e preparada para o uso real do ambiente. Essa etapa envolve uma série de decisões técnicas que influenciam diretamente o desempenho e a durabilidade do sistema.

1. Levantamento de necessidades e carga total

O primeiro passo é identificar a demanda de energia que será utilizada no local. Isso inclui o levantamento de todos os equipamentos que farão parte do circuito — desde iluminação e tomadas até aparelhos de ar-condicionado, motores e sistemas automatizados.

Com base nisso, calcula-se a carga total, medida em watts (W), que servirá como ponto de partida para o dimensionamento dos cabos, disjuntores e dispositivos de proteção.

2. Definição do traçado e dos circuitos

Depois do levantamento da carga, é hora de definir o traçado da rede elétrica — ou seja, o caminho que os cabos e conduítes seguirão — e a distribuição dos circuitos.

Essa etapa garante que a energia chegue a todos os pontos de forma equilibrada e evita sobrecarga em um único trecho da instalação. Circuitos bem planejados também facilitam futuras expansões e reduzem a necessidade de intervenções em caso de manutenção.

3. Escolha dos materiais adequados

Cada tipo de ambiente exige materiais específicos.Locais úmidos, quentes ou expostos à luz solar direta, por exemplo, pedem tipos de isolantes mais resistentes e cabos com proteção adicional.

Além disso, é fundamental priorizar materiais certificados, que seguem padrões de qualidade e segurança. Isso inclui cabos de cobre ou alumínio de boa procedência, disjuntores com curva de disparo adequada e conduítes que suportem a carga térmica do sistema.

4. Instalação conforme normas técnicas

Todo o processo deve seguir as recomendações da ABNT NBR 5410, que define os parâmetros para instalações elétricas de baixa tensão. Essa norma aborda desde o dimensionamento de condutores até o posicionamento de quadros e dispositivos de proteção.

Seguir as normas é essencial para evitar acidentes, garantir eficiência e assegurar que o sistema atenda aos padrões exigidos por concessionárias e órgãos fiscalizadores.

5. Testes, inspeção e manutenção preventiva

Após a instalação, a infraestrutura deve passar por uma verificação completa, que inclui testes de continuidade, resistência de isolamento e funcionamento dos dispositivos de proteção.

Também é importante adotar um plano de manutenção preventiva, com inspeções periódicas para identificar desgastes, aquecimentos anormais ou conexões frouxas. Isso evita falhas e prolonga a vida útil dos componentes.

Tipos de infraestrutura elétrica

A infraestrutura elétrica pode assumir diferentes configurações de acordo com o tipo de ambiente e a demanda de energia. Residências, comércios, indústrias e condomínios têm necessidades distintas e, por isso, exigem soluções específicas para garantir segurança e eficiência.

Conheça os tipos de infraestrutura elétrica.

Infraestrutura elétrica residencial

A infraestrutura elétrica residencial é projetada para atender cargas menores e circuitos de uso cotidiano, como iluminação, tomadas, eletrodomésticos e sistemas de climatização.

Aqui, o foco é o conforto e a segurança dos moradores, com distribuição equilibrada da carga, uso de disjuntores independentes e proteção diferencial residual (DR) para evitar choques. O planejamento deve prever circuitos separados para áreas de alta potência — como chuveiros e ar-condicionados — e respeitar o dimensionamento dos cabos conforme a NBR 5410.

Infraestrutura elétrica comercial

Em ambientes comerciais, a demanda de energia é maior e o uso costuma ser contínuo e intenso. Lojas, escritórios e restaurantes exigem maior número de tomadas, iluminação reforçada e, muitas vezes, sistemas de ar-condicionado central.

A infraestrutura elétrica comercial precisa priorizar a organização e a facilidade de manutenção, já que eventuais paradas impactam diretamente o funcionamento do negócio. O uso de quadros bem identificados, conduítes com espaço para expansão e cabos de boa condutividade é essencial.

Infraestrutura elétrica industrial

Nas instalações industriais, a infraestrutura elétrica é projetada para suportar altas cargas e condições severas de operação.
Os sistemas costumam ser trifásicos, com cabos de bitola maiores, dispositivos de proteção robustos e redundância em circuitos críticos.

Além disso, o ambiente pode exigir cabos resistentes a calor, vibração e agentes químicos. A prioridade aqui é garantir continuidade operacional e segurança, reduzindo o risco de paradas inesperadas que podem gerar prejuízos significativos.

Infraestrutura elétrica predial e condominial

Edifícios residenciais e comerciais concentram diversas unidades consumidoras, o que torna a infraestrutura elétrica coletiva e complexa. Ela precisa lidar com grandes volumes de energia, sistemas de emergência, bombas d’água, elevadores e áreas comuns.

Nesse tipo de instalação, o dimensionamento deve prever quadros de distribuição centralizados, sistemas de proteção integrados e espaço reservado para futuras ampliações — especialmente em condomínios modernos que incorporam tecnologias de automação.

Materiais e tecnologias na infraestrutura elétrica

A escolha dos materiais e das tecnologias empregadas na infraestrutura elétrica tem impacto direto na segurança, na durabilidade e na eficiência da instalação. Optar por componentes de qualidade e com certificação é o que garante o bom desempenho do sistema ao longo dos anos — e reduz significativamente o risco de falhas ou acidentes.

Confira a seguir os principais materiais inclusos.

Cabos de cobre e alumínio: vantagens e aplicações

Os cabos de cobre são os mais utilizados em instalações de baixa e média tensão, devido à sua excelente condutividade elétrica, flexibilidade e resistência à oxidação. Eles suportam melhor variações de temperatura e oferecem maior segurança contra quedas de tensão e aquecimento.

Já os cabos de alumínio são mais leves e econômicos, sendo indicados para longos percursos e redes de distribuição de grande porte, como as industriais e prediais. No entanto, exigem terminais e conexões adequadas, pois o alumínio dilata mais com o calor.

Isolantes e revestimentos resistentes à temperatura e à abrasão

O isolamento dos cabos é o que os protege contra choques, curtos-circuitos e deterioração. Entre os materiais mais comuns estão o PVC (Policloreto de Vinila), o EPR (borracha etileno-propileno) e o XLPE (polietileno reticulado).

Cada tipo tem características específicas: o PVC é versátil e econômico, o EPR oferece excelente resistência térmica e flexibilidade, e o XLPE suporta temperaturas elevadas com alta estabilidade elétrica.

Dispositivos modernos de proteção e automação

A evolução tecnológica trouxe equipamentos capazes de monitorar e proteger o sistema elétrico em tempo real. Os disjuntores inteligentes, por exemplo, permitem o controle remoto e o registro de falhas, enquanto os relés de proteção eletrônica ajustam automaticamente os parâmetros de operação.

Além disso, há dispositivos que integram proteção contra surtos, controle de corrente e gestão de energia — soluções ideais para quem busca eficiência e segurança em instalações de maior porte.

Sistemas inteligentes de gerenciamento de energia

Os sistemas de automação e monitoramento elétrico tornaram-se aliados importantes da infraestrutura moderna. Eles permitem acompanhar o consumo de energia, identificar sobrecargas e até prever falhas antes que ocorram.

Essas tecnologias são especialmente úteis em edifícios corporativos e indústrias, onde o controle de demanda e a otimização de consumo são prioridades. Com elas, é possível aumentar a eficiência energética, economizar energia elétrica, reduzir custos e tornar a operação mais sustentável, sem comprometer a segurança da rede elétrica.

Normas e regulamentações que orientam a infraestrutura elétrica

Seguir as normas técnicas é uma etapa essencial em qualquer projeto elétrico. Elas garantem que a infraestrutura seja segura, eficiente e compatível com os padrões exigidos pelas concessionárias de energia e pelos órgãos de fiscalização.

As principais referências que orientam o planejamento e a execução da infraestrutura elétrica no Brasil e no exterior são as seguintes:

• NBR 5410 – Instalações elétricas de baixa tensão: é a norma mais importante para projetos residenciais, comerciais e prediais. Ela define os critérios de dimensionamento, instalação e proteção de sistemas elétricos com tensão até 1000 volts em corrente alternada. A NBR 5410 aborda desde o cálculo dos cabos e disjuntores até a disposição dos circuitos, distâncias mínimas, tipos de proteção e cuidados com o aterramento;
• NBR 14039 – Instalações elétricas de média tensão: essa norma complementa a NBR 5410 e trata de sistemas elétricos com tensão entre 1 kV e 36,2 kV, comumente usados em indústrias, hospitais e grandes empreendimentos. Ela traz orientações sobre o isolamento, os dispositivos de manobra e os requisitos de segurança para profissionais que atuam com esse tipo de rede;
• NR 10 – Segurança em instalações e serviços elétricos: emitida pelo Ministério do Trabalho, a NR 10 estabelece as diretrizes de segurança e capacitação de profissionais que trabalham direta ou indiretamente com eletricidade. Ela trata de treinamentos obrigatórios, uso de equipamentos de proteção individual (EPIs), procedimentos de bloqueio e sinalização, além da necessidade de laudos e documentação técnica atualizada;
• IEC 60364 – Normas internacionais de padronização: a IEC 60364, publicada pela Comissão Eletrotécnica Internacional, é o padrão internacional que inspirou a NBR 5410. Ela harmoniza práticas de instalação em diversos países, definindo critérios globais de segurança, desempenho e confiabilidade.

Cuidados e boas práticas na execução da infraestrutura elétrica

Mesmo com um bom projeto elétrico, o sucesso de uma instalação depende da qualidade da execução. Seguir práticas seguras e padronizadas garante que o sistema funcione corretamente e evite falhas no futuro.

Veja alguns cuidados essenciais:

• Contratar profissionais qualificados. A instalação elétrica deve ser realizada por técnicos habilitados, que conheçam as normas e saibam interpretar o projeto corretamente;
• Utilizar materiais certificados e de procedência confiável. Cabos, disjuntores, tomadas e conduítes devem ter selo de conformidade e seguir os padrões da ABNT. Materiais de baixa qualidade comprometem toda a infraestrutura;
• Evitar sobrecargas em tomadas. Usar benjamins ou extensões em excesso pode aquecer o circuito e causar curtos. O ideal é planejar a quantidade adequada de pontos de energia para cada ambiente;
• Respeitar o dimensionamento de cabos e disjuntores. Usar bitolas menores ou disjuntores acima da capacidade dos cabos é uma das principais causas de falhas elétricas e riscos de incêndio;
• Identificar corretamente os circuitos no quadro de distribuição. A organização facilita manutenções, evita desligamentos incorretos e agiliza intervenções em caso de emergência;
• Prever dutos e espaços para futuras expansões. Deixar passagens livres em conduítes e quadros permite aumentar a capacidade da rede sem precisar quebrar paredes ou refazer toda a infraestrutura.

Sinais de problemas na infraestrutura elétrica

Mesmo uma infraestrutura bem planejada pode apresentar falhas ao longo do tempo, seja por desgaste natural, aumento de carga ou falta de manutenção. Identificar os sinais de alerta com antecedência é essencial para evitar acidentes e garantir o funcionamento seguro do sistema.

1. Quedas de energia e desarmes constantes: quando os disjuntores desarmam com frequência ou há quedas repentinas de energia, é sinal de sobrecarga ou mau dimensionamento dos circuitos. Isso indica que a infraestrutura pode não estar suportando o consumo atual de energia.
2. Cheiro de queimado ou aquecimento de cabos: o odor característico de plástico queimado é um alerta claro de que há superaquecimento em algum ponto da instalação. Esse problema pode ser causado por conexões frouxas, cabos subdimensionados ou mau contato em tomadas e interruptores.
3. Oscilação de luzes e falhas em equipamentos: luzes piscando e aparelhos desligando sozinhos indicam queda de tensão. Esse tipo de oscilação afeta a vida útil dos equipamentos eletrônicos e pode estar relacionada a cabos antigos, sobrecarga de circuitos ou falhas em conexões internas.
4. Disjuntores que desarmam sem motivo aparente: quando os disjuntores se desligam mesmo sem o uso intenso de energia, o problema pode estar na sensibilidade dos dispositivos ou em curtos intermitentes dentro da rede. É importante verificar o equilíbrio das fases e o estado dos cabos.
5. Tomadas frouxas ou com faiscamento: tomadas que soltam faíscas, aquecem ou têm mau contato representam risco de incêndio. Geralmente, isso ocorre por oxidação, desgaste dos contatos ou instalação inadequada. Nesses casos, o ideal é substituir imediatamente o ponto danificado e verificar se há impacto nos demais circuitos.

É possível modernizar uma infraestrutura antiga sem trocar tudo?

Sim, em muitos casos é possível modernizar gradualmente uma infraestrutura elétrica antiga, substituindo apenas os componentes mais críticos. Por exemplo, pode-se trocar cabos ressecados, atualizar o quadro de distribuição e instalar novos disjuntores e dispositivos de proteção.

De quanto em quanto tempo devo revisar minha instalação elétrica?

A frequência ideal de revisão depende do tipo e da intensidade de uso da instalação. Em residências, o recomendado é realizar uma inspeção completa a cada cinco anos. Já em comércios e indústrias, onde o uso é mais intenso, a revisão deve ser feita a cada dois anos ou conforme orientação do responsável técnico.

Esperamos que este guia completo sobre infraestrutura elétrica tenha tirado todas as suas dúvidas sobre o assunto! Se restou alguma, já sabe, é só deixar um comentário para nós!
