Varistor: para que serve, como utilizar e onde aplicá-lo

Se você se interessa por componentes elétricos, certamente já ouviu falar sobre os varistores, afinal, eles são itens essenciais para quem busca proteger seus dispositivos eletrônicos contra surtos de tensão.

Entretanto, é possível que algumas dúvidas a respeito surjam…” Como o varistor funciona?”, “Como podem ser aplicados?”, “Quantos tipos existem?”. As respostas para todas essas perguntas você verá hoje com a Conduscamp! Continue conosco e entenda tudo sobre esses importantes componentes elétricos.

O que é um varistor?

O varistor é um componente eletrônico projetado para proteger circuitos contra surtos de tensão. Eles são utilizados em dispositivos que necessitam de proteção contra surtos de tensão, como computadores, televisores, aparelhos de som e eletrodomésticos em geral.

Além disso, eles são aplicados em sistemas industriais, em que a proteção é ainda mais crítica devido à complexidade e ao custo dos equipamentos envolvidos. Na prática, um varistor pode ser comparado a um guarda-chuva de proteção, que se abre somente quando necessário, protegendo o circuito sem interferir no funcionamento normal do sistema.

Ele funciona com uma base feita de óxido de zinco, material que permite a variação de resistência conforme a tensão aplicada, absorvendo picos de energia que podem danificar os sistemas eletrônicos. Isso o torna um dispositivo-chave em sistemas de proteção contra descargas elétricas, sendo amplamente adotado em diversos setores da indústria eletrônica.

Como o varistor funciona?

Os varistores são especialmente eficazes em desacelerar picos de energia comuns em eventos como raios e sobrecargas na rede elétrica, operando com base no princípio de que sua resistência diminui com o aumento da tensão. Em condições normais, ele apresenta alta resistência, permitindo a passagem mínima de corrente. No entanto, quando um surto ocorre, sua resistência cai drasticamente, permitindo que o excesso de energia seja desviado e o circuito principal protegido.

O funcionamento do varistor pode ser comparado a um amortecedor de carro, que absorve impactos e mantém o veículo estável. Da mesma forma, o varistor absorve picos de tensão, mantendo o circuito protegido. Essa capacidade de resposta rápida é crucial em situações onde a velocidade da proteção pode fazer a diferença entre o funcionamento contínuo de um equipamento e sua falha total.

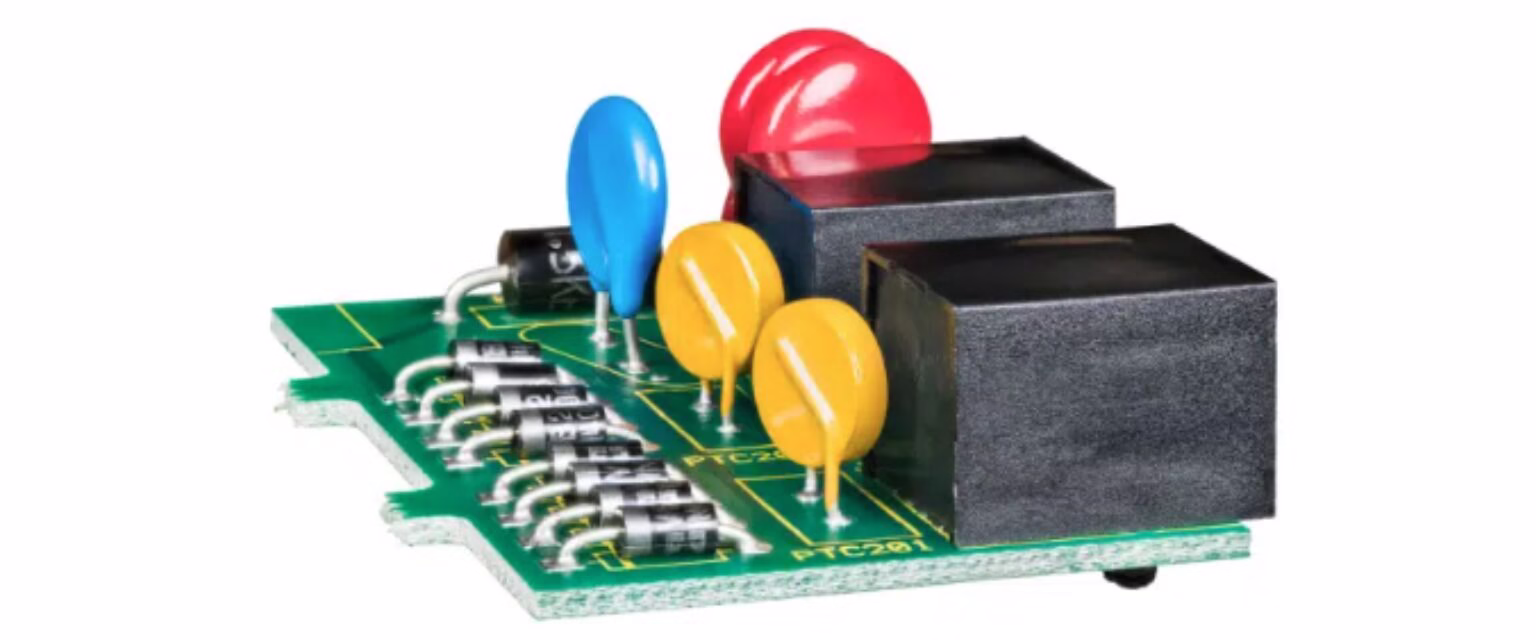

Principais aplicações dos varistores

É possível listar uma série de aplicações para o varistor, afinal, em protetores de surtos, eles são a linha de defesa primária contra tensões transitórias. Acompanhe a seguir as principais formas de aplicar os varistores!

• Eletrodomésticos: são importantes mecanismos de proteção, já que eletrodomésticos são frequentemente suscetíveis a variações na rede elétrica;

• Computadores: trabalham garantindo que a integridade dos circuitos internos seja mantida;

• Sistemas de telecomunicações: protegem equipamentos sensíveis contra surtos de tensão que podem ocorrer devido a descargas atmosféricas ou falhas no fornecimento de energia;

• Sistemas de automação industrial: garantem que os equipamentos funcionem de maneira estável e eficiente, evitando paradas inesperadas que podem resultar em perdas produtivas significativas.

Quais são os tipos de varistores disponíveis?

Existem diferentes tipos de varistores, cada um com características distintas quanto à aplicação e à capacidade de dissipar energia em surtos elétricos. Os modelos de disco são comuns em aplicações gerais, graças à sua capacidade de lidar com altos picos de corrente. Já os varistores encapsulados oferecem maior proteção física, sendo ideais para ambientes agressivos, enquanto os chips de varistor são compactos e adequados para dispositivos menores.

Além desses, existem varistores especializados, como os varistores de alta energia, projetados para suportar e dissipar energia em ambientes industriais pesados. Esses varistores são usados em sistemas de distribuição de energia e em grandes máquinas industriais, em que a proteção contra surtos é crítica para a segurança e operação contínua do equipamento.

Vantagens de utilizar varistores

Algo atrativo em utilizar varistores é a quantidade abundante de benefícios que isso proporciona! Em primeiro lugar, eles são altamente confiáveis na proteção contra surtos e curto-circuitos de tensão. Além disso, seu custo é relativamente baixo, tornando-os uma opção acessível para muitos usuários. A facilidade de implementação é outro ponto forte, por poderem ser rapidamente integrados a sistemas existentes.

Outra vantagem dos varistores é sua durabilidade. Mesmo após múltiplos surtos, eles continuam a funcionar eficazmente, proporcionando proteção contínua. Além disso, sua capacidade de resposta rápida garante que os dispositivos conectados a eles estejam protegidos em questão de microssegundos, minimizando o risco de falhas. Assim, eles são essenciais para proteger dispositivos caros contra danos, prolongando sua vida útil e garantindo seu funcionamento adequado.

Fatores a considerar antes de escolher um varistor

Antes de selecionar um varistor, é importante considerar alguns fatores importantes. Comece considerando a tensão nominal, devendo corresponder à tensão do sistema para garantir proteção eficaz.

A capacidade de dissipação também deve ser observada, pois ela indicará quanto de energia o varistor pode absorver antes de falhar. Além disso, o tamanho físico do varistor deve ser compatível com o espaço disponível no dispositivo.

Também é importante considerar o ambiente onde o varistor será usado. Em ambientes industriais, onde as condições podem ser mais severas, a seleção de um varistor com encapsulamento robusto é essencial. Por fim, outro ponto a ser considerado que influenciará diretamente na escolha do modelo mais adequado é a frequência dos surtos e o tipo de carga que o varistor estará protegendo.

Como instalar um varistor corretamente

Após escolher o varistor ideal, é hora de entender qual é o jeito certo de realizar sua instalação elétrica. Esse processo é essencial para garantir o funcionamento eficiente do dispositivo; por isso, é necessária muita atenção. Para isso, acompanhe a seguir um passo a passo rápido e simples!

1. Procure seguir as especificações do fabricante e tome cuidado com as medidas de segurança;

2. Certifique-se de que o equipamento esteja desligado antes de começar;

3. Identifique o ponto de instalação e conecte o varistor conforme o diagrama elétrico;

4. Garanta que todas as conexões estejam seguras e que o varistor esteja firmemente fixado;

5. Após a instalação, realize testes de continuidade para assegurar que o varistor está funcionando corretamente.

Erros mais comuns ao utilizar varistores

Para acertar precisamente na instalação dos varistores, é necessário também conhecer quais são os erros mais comuns a fim de evitá-los. O primeiro deles está em escolher a tensão errada ou não considerar a carga do circuito. Esses deslizes podem comprometer a eficiência do dispositivo e, em alguns casos, resultar em falhas catastróficas.

Outro erro frequente é não realizar verificações regulares no estado do varistor, o que pode levar a um desempenho inadequado. Aqui, uma prática recomendada é incluir o varistor em um plano de manutenção regular, onde ele seja inspecionado e testado periodicamente. Isso ajuda a identificar sinais de desgaste ou falha antes que eles possam causar problemas mais sérios no sistema.

Esperamos que esse conteúdo tenha sido útil para te explicar de forma detalhada e didática o que são os varistores e como eles funcionam. Ficou alguma dúvida? Conte para nós nos comentários! Ficaremos felizes em ajudá-lo.

E se você se interessa por assuntos sobre componentes elétricos, não deixe de continuar acompanhando o blog da Conduscamp. Aproveite e leia este conteúdo que separamos para você: Tipos de Isoladores elétricos: o que são e aplicações.

Boa leitura e até a próxima!
